Способы соединения бруса.

13.03.2016 в 14:49

В процессе работ соединение потребуется в двух случаях:
Когда длина стандартного бруса недостаточная, и вам потребуется нарастить его.
Для связки углового соединения.

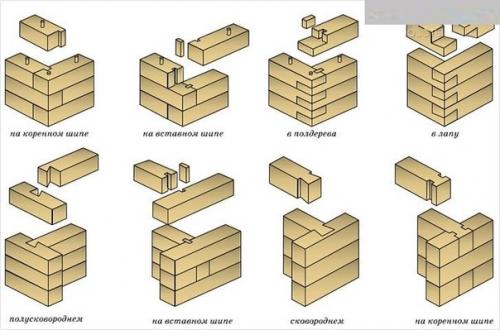

Варианты угловых соединений.
Способы соединения бруса.
Существует два основных способа углового соединения: с остатком и без него. Таким образом, если соединения обрабатываются без остатка, углы сруба получаются ровными, а во втором случае концы бруса будут выступать на некоторое расстояние. Это соответственно сказывается на материалоёмкости и считается минусом. Но у данного способа есть и положительная сторона: углы будут лучше защищены от дождя именно за счёт этой конструкции, к тому же сруб, сложенный таким способом, намного устойчивее.

Способы соединения бруса. 01

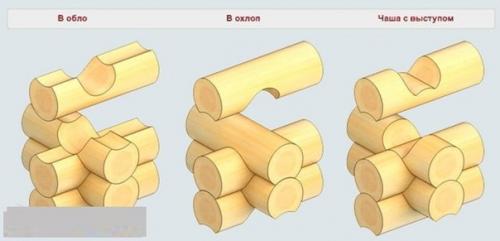

С остатком брус можно соединить тремя способами:
В "Охряп";.
В "Обло";.
В "охлоп".

Способы соединения бруса. 02
Угловое соединение.
Самый простой второй вариант - в "Обло" (в чашку. Таким способом брус соединяют тремя способами:
Односторонним;.
Двусторонним;.
Четырёхсторонним.

Способы соединения бруса. 03
Одностороннее соединение.
Первый вариант следующим образом выполняется. В каждом брусе в местах соединения вырубается перпендикулярный паз (чаша. Его нужно сделать таким, чтобы он по размерам совпадал с укладываемым сверху бревном. Этот способ используют многие строительные компании потому, что по временным и технологичным затратам это самый простой вариант.

Способы соединения бруса. 04
Двустороннее соединение.
Это более сложный вариант, и качество работ зависит от профессионализма плотников. Здесь пазовый замок с верхней и нижней части брёвен прорубается.

Способы соединения бруса. 05
Четырехсторонний замок.
При таком исполнении пазы пропиливают со всех четырёх сторон. В случае если правильно рассчитать диаметр бруса и точно прорубить пазы, то брёвна будут ложиться как конструктор, что позволит достичь максимальной прочности сруба.

Способы соединения бруса. 06

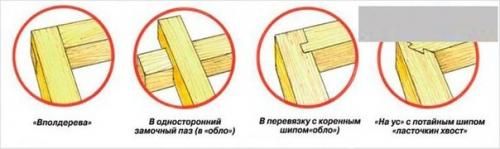

Соединения бруса.

Способы соединения бруса. 07

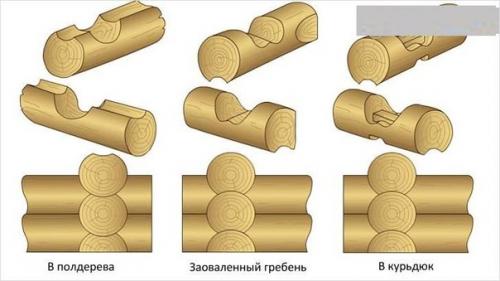

У этого способа соединения тоже существует три варианта:
В курдюк;.
Заоваленый гребень;.
В полдерева.

Самый простой и распространённый способ - в полдерева. Технология работы в некотором роде схожа с соединением в "Обло", только кроме вырубаемой чаши в укладываемом бруске прорубается дополнительный продольный паз (его ещё называют укладочным. Перед тем как уложить следующее бревно, его заполняют утеплителем, и только после этого приступают к обработке следующего бруса.

Соединение в обло.
Во втором варианте (заоваленный гребень), при вырубании укладочной чаши в ней оставляют небольшой овальный гребень, который должен совпадать с продольным овальным пазом следующего бруса и соответственно посредством этого гребня и проводится надёжное соединение.

Третий вариант (в курдюк) считается наиболее сложным в плане технического исполнения. При обустройстве такого соединения при вырубке чаши на её дне оставляют специальный выступ, который должен быть расположен ровно поперёк и совпадать с продольным пазом следующего бруса. Этот выступ и служит соединением со следующим бревном.
Укладка брёвен в "Охряп" - сложный технологически вариант. При таком способе соединения чаши вырубаются на обоих брёвнах. К тому же в обеих чашах вырубаются продольные пазы, которые и служат надёжным креплением.

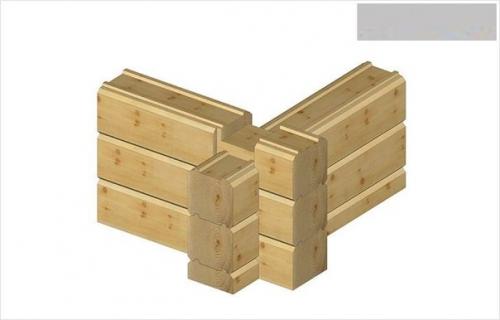

Соединение бруса без остатка.

В основе такого соединения лежит технология укладки в "Охряп". Только при вырубке чаши, торцевая часть брёвен полностью убирается, лишая углы выступающей части. Для повышения надёжности крепления на конце соединяемых брёвен оставляют специальные гнёзда с шипами (Присек.
Внимание! Только в том случае, если вырубить обычную соединительную лапу с "Присеком", то она будет продуваться ветром, вследствие чего сруб потребуется дополнительно обрабатывать.

Варианты продольного соединения.

Продольное крепление.
Стандартная длина пиломатериала, а в нашем случае это брус, составляет 6 метров. Но иногда нужно уложить более длинный сруб, и здесь потребуется провести продольное соединение.

Для этого используются следующие варианты:
В полдерева;.
Продольный шип;.
Продольный коренной.
Продольное крепление с использованием технологии шипа и шпонки считается наиболее надёжным. Для соединения на одном бревне выпиливается внутренний паз, затем по его размерам на другом бревне вырубается стыковое соединение, которое должно плотно входить в паз. Для надёжности его также соединяют шпонкой или скобой.

Продольное крепление.

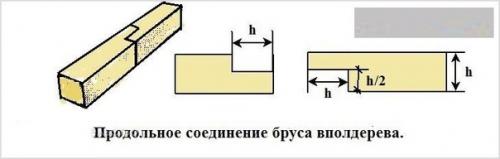

Этот способ с угловым креплением бруса в "полдерева аналогичен". Концы брёвен, которые требуется соединить, выпиливаются на половину толщины и соединяются встык друг с другом. Для прочности их соединяют нагелем или железной скобой.

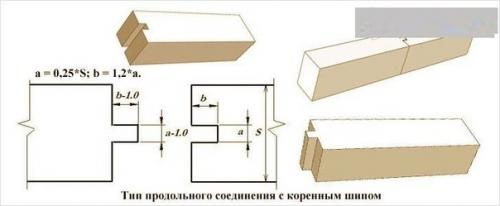

Продольный коренной.
В этом варианте крепления на одном бревне выпиливается паз, а на другом крепёжный шип. Для надёжности шип лучше выполнить трапециевидной формы (ласточкин хвост. Это позволит исключить колебания брёвен в венце.
