Проверка моторного масла методом "Масляного Пятна".

20.01.2016 в 11:48

Проверка моторного масла методом "Масляного Пятна".

В процессе эксплуатации возникает необходимость в определении возможности дальнейшего использования моторного масла. Разработан комплекс методов, позволяющих достаточно точно определить остаточную эффективность присадок, кислотного и щелочного числа и других параметров, характеризующих работоспособность масла. Однако большинство из методов требует значительного лабораторного оборудования, специальных химикатов и времени.

Проверка моторного масла методом "Масляного Пятна".Для продолжения использования моторного масла необходимо присутствие в нем активной части присадок с моюще - диспергирующими свойствами. Моющие составляющие присадки предназначены для снижения склонности масел к образованию отложений на нагретых деталях, а диспергирующие для удержания в объеме масла примесей органического и неорганического происхождения, препятствуя их осаждению на поверхностях деталей и в смазочной системе (лат. Dispergo - рассеивать.

Проверка моторного масла методом "Масляного Пятна".Для оценки диспергирующей способности работавшего масла применяют метод "Масляного Пятна" (капельной хроматографии. Он предусматривает нанесение на фильтрованную бумагу капли горячего масла, взятого маслощупом из поддона картера сразу же после остановки двигателя. Через два часа образующая хроматограмма может быть использована для оценки диспергирующих свойств.

Проверка моторного масла методом "Масляного Пятна".При хорошей диспергирующей способности присадки образуется темная центральная часть пятна (ядро), окруженная более светлой периферийной частью (зона диффузии. Различие в окраске ядра и зоны диффузии обусловлено осаждением в центре крупных частиц загрязнений и на переферии - мелко дисперсной части примесей. Чем больше площадь диффузии, тем выше диспергирующая способность (Дс) масла.
Уменьшение ширины зоны диффузии указывает на срабатывание присадки или на наличие в масле воды. Для оценки диспергирующей способности работавшего масла подсчитывают относительную площадь зоны диффузии (Ркд/Рд, где Ркд - площадь кольца диффузии, Рд - площадь большого круга), по формуле:

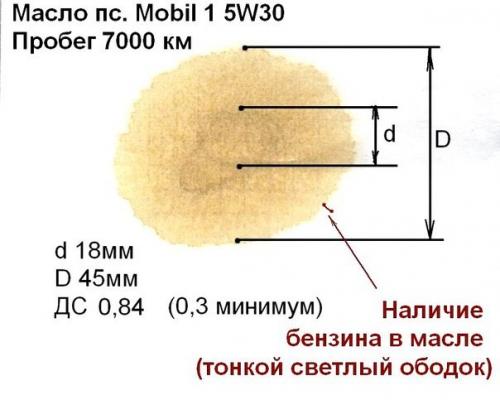

Дс = 1 - (d2 /Д 2), (3).
Где d - средний диаметр центрального ядра, мм; Д - средний диаметр внешнего кольца зоны диффузии, мм.

Проверка моторного масла методом "Масляного Пятна".Полученная величина выражается в условных единицах и характеризует диспергирующие свойства масла. Таким образом, если величина окажется меньше 0, 3 усл. ед., То диспергирующие свойства неудовлетворительны и необходима замена масла.

Проверка моторного масла методом "Масляного Пятна".В условиях ограниченности времени на проведение анализа опыт можно провести в следующей последовательности:

- пробу масла тщательно перемешивать в течение 5 мин. - масло залить в термостойкий стакан и нагреть до 40 с;.
- каплю нагретого масла стеклянной палочкой нанести на лист фильтровальной бумаги "Синяя Лента";.
- каплю масла на фильтровальной бумаге греть над электрической плиткой в течение 10 мин. (До полного высыхания), следя за тем, чтобы капля не перемещалась на бумаге.

Краткая методика оценки масляного пятна:

1. мы оцениваем состояние моющих и диспергирующих присадок масла по диаметру пятна.
Чем больше диаметр, тем в лучшем состоянии находится моющая и диспергирующая присадка. Частицы грязи мелкие и легко проходят через поры фильтровальной бумаги.
2. определяем уровень загрязненности масла по цвету пятна.
Оцениваем цвет пятна. Чем пятно светлее, тем меньше загрязненность масла. Лишь в том случае, если цвет пятна коричневый - это означает, что масло окисляется продуктами сгорания быстрее, чем загрязняется. Окисление масла сопровождается повышенным нагарообразованием. Вероятно, в двигателе имеется прорыв картерных газов, вызванный закоксовкой поршневых колец. Появление блеска на черном пятне - срочная ревизия двигателя.
3. определяем наличие нежелательных (нерастворимых) загрязнений.
Оцениваем ядро пятна. Наличие ядра черного цвета или (и) черного ободка вокруг пятна, говорит о начале процесса коагуляции, т. е. укрупнении частиц загрязнения за счет слипания мелких. При их наличии рекомендуется замена масла, желательно с промывкой масляной системы.
4. определяем присутствие охлаждающей жидкости в масле.
Оцениваем край пятна. В том случае, если край волнистый, значит, в масло попадает охлаждающая жидкость;.
5. определяем присутствие топлива в масле.
Наличие четкого, светлого (прозрачного) кольца вокруг пятна говорит о попадании топлива в масло. Край пятна при этом становится размытым.

Обработка результатов.

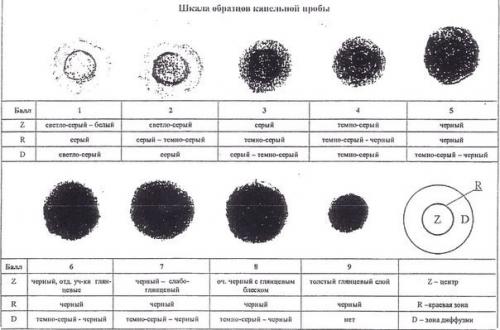

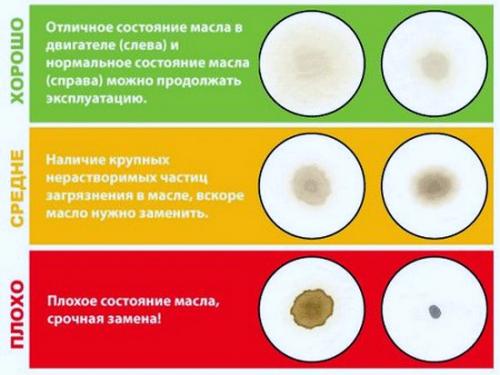

Полученное пятно сравнивают с пятнами таблицы и "Шкалой Образцов Капельной Пробы", которая кроме рисунков образцов содержит пояснения в форме таблицы (см. Шкалу образцов кап. Пробы. Оценка от 1 до 3 балла - показатель очень хороший; от 3 до 5 баллов - хорошо; от 5 до 7 - посредственно; от 7 до 8 - плохо; 8, 9 - очень плохо и масло подлежит замене.

Моющие составляющие присадки оценивают по присутствию на масляном пятке краевой зоны. При этом оценка диспергирующих свойств по шкале должна быть от 1 до 5 баллов. В противном случае масло замене подлежит!

Проверка масла методом масляного пятна.

Порядок действия:
1. Прогреваем двигатель до рабочей температуры.
2. Берем небольшую часть листа бумаги (подойдет офисная А4), и капаем с щупа каплю масла на него.

Проверка масла методом масляного пятна.

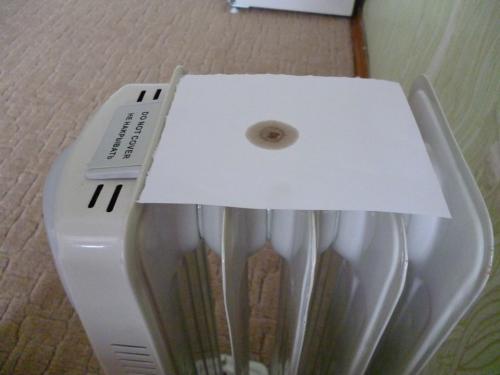

3. Ложем сушить этот листочек куда-нибудь чтоб место где масляная капля ничто не задевала. (сушка происходит примерно 2 часа на батарее, просто может больше).

Проверка масла методом масляного пятна.

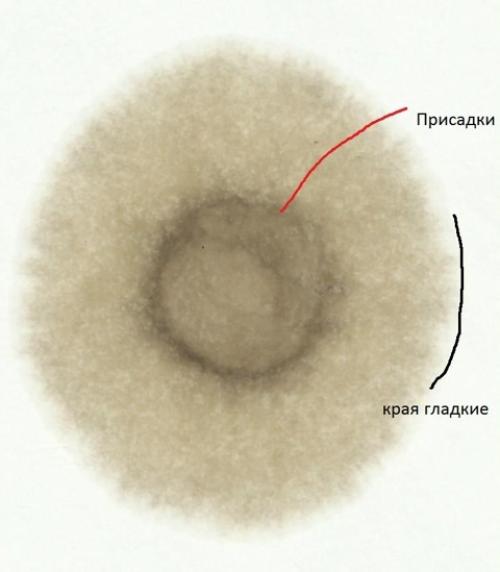

Далее оцениваем масло:

Проверка масла методом масляного пятна.

1. Присадки моторного масла — есть.
2. Моющие свойства хорошие.
3. Воды нет. так как края гладкие, если же резкая неровность то вода есть!

Немного теории
Вот текст из учебного пособия. Составитель: Кельдышев В.А.
ОЦЕНКА МОЮЩЕ-ДИСПЕРГИРУЮЩИХ СВОЙСТВ РАБОТАВШИХ МОТОРНЫХ МАСЕЛ МЕТОДОМ «МАСЛЯНОГО ПЯТНА»
В процессе эксплуатации возникает необходимость в определении возможности дальнейшего использования моторного масла. Разработан комплекс методов, позволяющих достаточно точно определить остаточную эффективность присадок, кислотного и щелочного числа и других параметров, характеризующих работоспособность масла. Однако большинство из методов требует значительного лабораторного оборудования, специальных химикатов и времени.
Для продолжения использования моторного масла необходимо присутствие в нем активной части присадок с моюще-диспергирующими свойствами. Моющие составляющие присадки предназначены для снижения склонности масел к образованию отложений на нагретых деталях, а диспергирующие для удержания в объеме масла примесей органического и неорганического происхождения, препятствуя их осаждению на поверхностях деталей и в смазочной системе (лат. dispergo — рассеивать).
Для оценки диспергирующей способности работавшего масла применяют метод «масляного пятна» (капельной хроматографии). Он предусматривает нанесение на фильтрованную бумагу капли горячего масла, взятого маслощупом из поддона картера сразу же после остановки двигателя. Через два часа образующая хроматограмма может быть использована для оценки диспергирующих свойств.
При хорошей диспергирующей способности присадки образуется темная центральная часть пятна (ядро), окруженная более светлой периферийной частью (зона диффузии). Различие в окраске ядра и зоны диффузии обусловлено осаждением в центре крупных частиц загрязнений и на переферии — мелко дисперсной части примесей. Чем больше площадь диффузии, тем выше диспергирующая способность (Дс) масла.
Уменьшение ширины зоны диффузии указывает на срабатывание присадки или на наличие в масле воды. Для оценки диспергирующей способности работавшего масла подсчитывают относительную площадь зоны диффузии (Ркд/Рд, где Ркд — площадь кольца диффузии, Рд — площадь большого круга), по формуле:
Дс = 1 — (d2 /Д2), (3)
где d — средний диаметр центрального ядра, мм; Д — средний диаметр внешнего кольца зоны диффузии, мм.
Полученная величина выражается в условных единицах и характеризует диспергирующие свойства масла. Если величина окажется меньше 0,3 усл.ед., то диспергирующие свойства неудовлетворительны и необходима замена масла.

Проверка масла методом масляного пятна.

ОБРАБОТКА РЕЗУЛЬТАТОВ

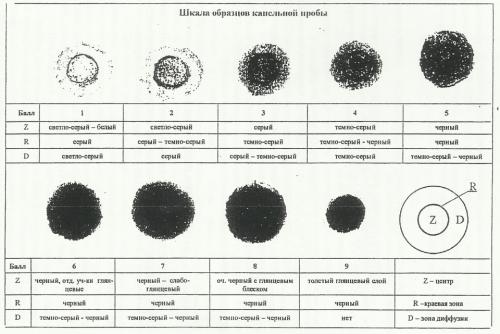

Полученное пятно сравнивают с пятнами таблицы и «Шкалой образцов капельной пробы», которая кроме рисунков образцов содержит пояснения в форме таблицы (см. шкалу образцов кап. пробы). Оценка от 1 до 3 балла — показатель очень хороший; от 3 до 5 баллов — хорошо; от 5 до 7 — посредственно; от 7 до 8 — плохо; 8, 9 -очень плохо и масло подлежит замене.

Моющие составляющие присадки оценивают по присутствию на масляном пятке краевой зоны. При этом оценка диспергирующих свойств по шкале должна быть от 1 до 5 баллов. В противном случае масло подлежит замене!

Проверка масла методом масляного пятна.

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

Здрасте!

Кто что думает по данному методу ?
_
_
Вот то что раздобыл на просторах всемирной паутины

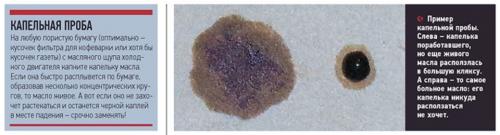

Картинка из журнала "За рулем"

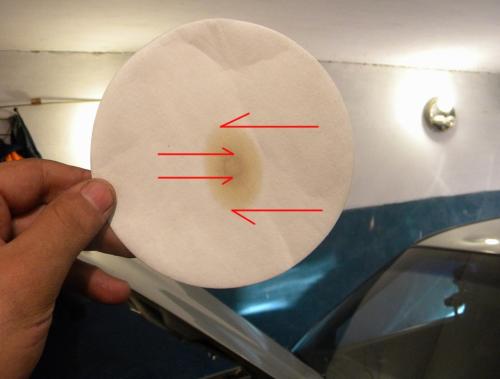

Капельный метод на не нагретом масле

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

**

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

Методика
экспресс — оценки и выбраковки моторного масла по капельной пробе
Назначение
Методика предназначена для автолюбителей, желающих оценить в полевых условиях качество работы моторного масла по капельной пробе и принять решение о времени замены масла при достижении критических (выбраковочных) значений одного из двух показателей: коэффициента механических примесей (Кмпр) и/или коэффициента моющее-диспергирующего свойства масла (Кмд).
Теоретическое основание — авторское свидетельство СССР №201768, МПК 7 G01N 31/05 / Н.С.Пасечников, Н.М.Хмелевой

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

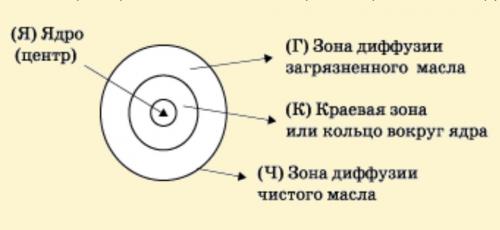

На фиг.1 показаны:1. Ядро – обозначается как d12. Краевая зона ядра – обозначается как d23. Зона дисперсии – обозначается как D4. Зона чистого масла – в расчетах не используется и присутствует на капельной пробе не всегдаРасчетные соотношения:Кмпр = d1/ d2, диметр ядра делим на диаметр краевой зоныКмд = D/ d2, диаметр зоны диффузии делим на диаметр краевой зоныДиаметр – наименьше и наибольшее расстояние соответствующей зоны складываем и делим пополам.Способ получения капельной пробы:1. Берем чистую офисную бумагу плотностью 80 г/м.кв 10 на 10 см.2. Прогреваем двигатель до рабочей температуры – 90 град. Цельсия.3. Выключаем двигатель и даем стечь маслу в течение 3-5 минут после остановки.4. Достаем щуп и, не вытирая его ветошью, дожидаемся, когда стечет ПЕРВАЯ капля на бумагу с высоты 3-5 см.5. Бумагу кладем на не впитывающее основание – стекло, плексиглас, пластик или широкое кольцо, чтобы капля масла, растекаясь, не касалась ворсового основания под бумагой6. Осуществляем сушку пробы: при комнатной температуре – не менее суток, в духовке не менее часа при 100 град Цельсия7. Измеряем линейкой диаметры зон и считаем коэффициенты Кмпр и Кмд8. Если коэффициенты хуже (меньше), чем браковочные, хотя бы один, то заменяем масло в двигателе

Сформировано убеждение о том, что моторные масла не работают в современных двигателях и тяжелых условиях эксплуатации более 5-7,5 тыс.км. Это мнение подтверждается лабораторными пробами отработок моторных масел в данном диапазоне пробега автомобиля на масле.

Метод капельной пробы масла. Daewoo Nexia перлаМутная N(1)(3)(5) › Бортжурнал › Капельный метод (анализ)

Ford Fusion "McCoy" › Бортжурнал › Анализ масла методом "масляного пятна". Размышления.

Для начала несколько строк о том, как меняю масло в своем авто:
многие наслышаны да и кругом рекомендуют выполнять замену масла раз в год или 10 тыс.км пробега (несмотря на рекомендации завода производителя 15-20 тыс). С этим вообщем согласен полностью.
При замене масла ориентируюсь больше на срок замены по моточасам, по моему мнению он самый правильный.

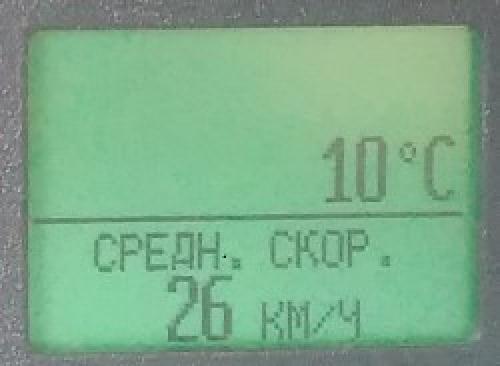

Недавно замерял среднюю скорость в городе на своем авто (без пробок, иногда тянучки). Она составила 26 км\час.

Ford Fusion "McCoy" › Бортжурнал › Анализ масла методом "масляного пятна". Размышления.

Исходя из методики которой пользуюсь срок замены масла должен составить:
пробег =26км\ч * 350 моточасов = 9100 км.
Число 350-300 это данные по моточасам для масла от производителя.Если любить свое авто сильно, то нужно брать пробег =26км\ч * 300 моточасов = 7800 км. ( данный пробег у меня сейчас на масле )
Конечно нужно учитывать, что на трассе у меня скорость 65км\ч средняя, но и зимой меньше чем 26км\ч.
Вот собственно решил проверить состояние масла в своем двигателе (пробег на масле 7000 км) по методу "масляного пятна".
Суть состоит в нанесении капельки масла на прогретом двигателе на чистый листок бумаги.

Ford Fusion "McCoy" › Бортжурнал › Анализ масла методом "масляного пятна". Размышления.

примеры по ГОСТ

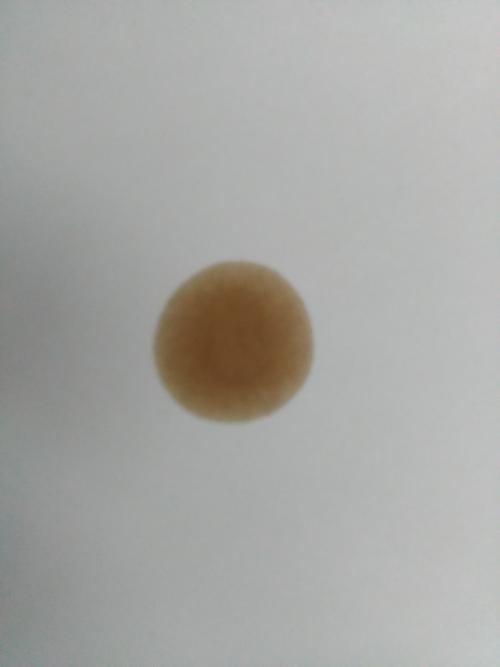

Собственно мой вариант:

Ford Fusion "McCoy" › Бортжурнал › Анализ масла методом "масляного пятна". Размышления.

Полный размер

по центру фото кольцо- это присадки

По моим ощущениям вариант номер 2 (ближе к 1) — масло исправного ДВС с небольшой доработкой.Зиму буду спокойно ездить, а весной еще попробую сравнить.Всем успехов, пишите как меняете масло Вы, как часто? Буду рад!

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

Всем привет. Сейчас проходим в универе моторные масла и вот дошли до того как проверить масло в двигателе «нормальное или требует замены».
Порядок действия:
1. Прогреваем двигатель минут 5-10, и глушим его.

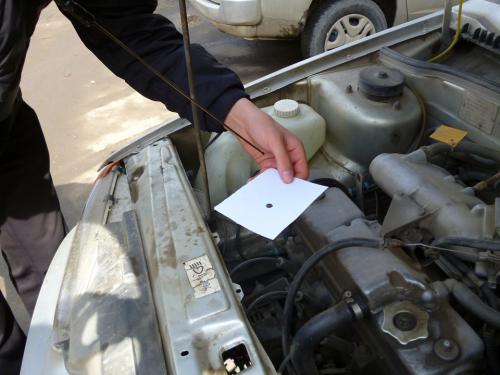

2. Берем лист бумаги 100х100 мм., примерно, и капаем с щупа каплю масла на него.

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

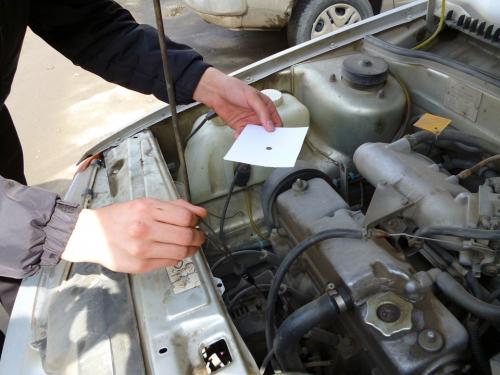

Берем пробу масла)

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

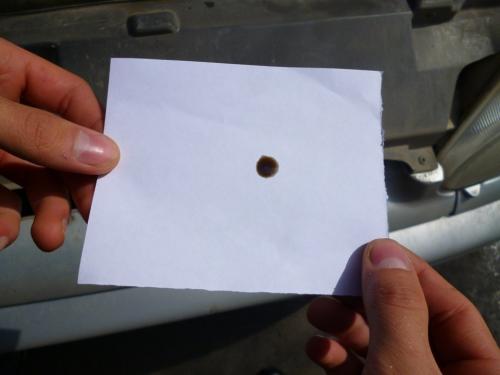

капля с шупа

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

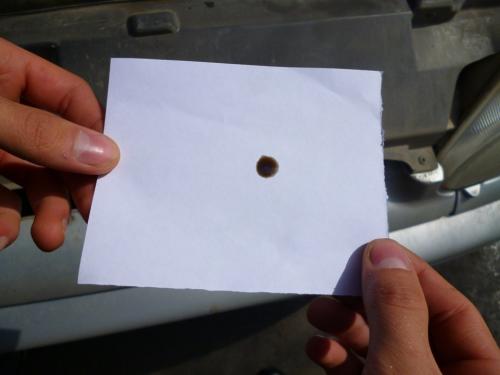

капля

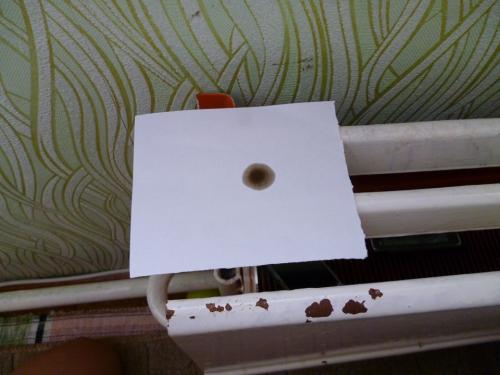

3. Ложем сушить этот листочек куда-нибудь чтоб место где масляная капля ничто не задевала. (сушка происходит примерно 2 часа может больше).

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

Сушим)

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

сушка

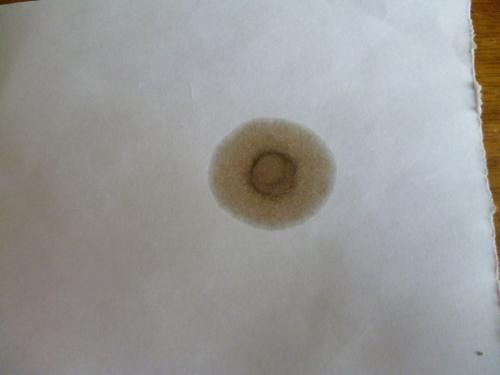

Далее оцениваем масло:

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

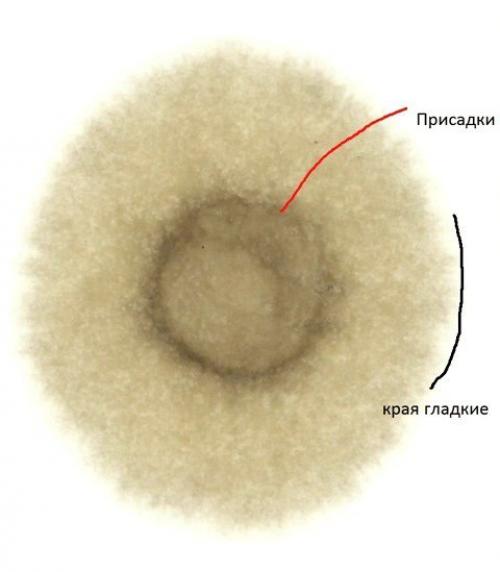

Анализ картинки)

1. Присадки моторного масла — есть.
2. Моющие свойства хорошие.
3. Воды нет. так как края гладкие, если же резкая неровность то вода есть!

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

пояснение

Вывод: масло можно еще не менять.
И помните если масло темное не стоит его менять это означает что присадки хорошо работают, сперва проверьте его данным методом, а потом делайте вывод о замене масла или ездить дальше.)))) Спрашивайте, комментируйте, голосуйте))))

Вот текст из учебного пособия. Составитель: Кельдышев В.А.
ОЦЕНКА МОЮЩЕ-ДИСПЕРГИРУЮЩИХ СВОЙСТВ РАБОТАВШИХ МОТОРНЫХ МАСЕЛ МЕТОДОМ «МАСЛЯНОГО ПЯТНА»
В процессе эксплуатации возникает необходимость в определении возможности дальнейшего использования моторного масла. Разработан комплекс методов, позволяющих достаточно точно определить остаточную эффективность присадок, кислотного и щелочного числа и других параметров, характеризующих работоспособность масла. Однако большинство из методов требует значительного лабораторного оборудования, специальных химикатов и времени.
Для продолжения использования моторного масла необходимо присутствие в нем активной части присадок с моюще-диспергирующими свойствами. Моющие составляющие присадки предназначены для снижения склонности масел к образованию отложений на нагретых деталях, а диспергирующие для удержания в объеме масла примесей органического и неорганического происхождения, препятствуя их осаждению на поверхностях деталей и в смазочной системе (лат. dispergo — рассеивать).
Для оценки диспергирующей способности работавшего масла применяют метод «масляного пятна» (капельной хроматографии). Он предусматривает нанесение на фильтрованную бумагу капли горячего масла, взятого маслощупом из поддона картера сразу же после остановки двигателя. Через два часа образующая хроматограмма может быть использована для оценки диспергирующих свойств.
При хорошей диспергирующей способности присадки образуется темная центральная часть пятна (ядро), окруженная более светлой периферийной частью (зона диффузии). Различие в окраске ядра и зоны диффузии обусловлено осаждением в центре крупных частиц загрязнений и на переферии — мелко дисперсной части примесей. Чем больше площадь диффузии, тем выше диспергирующая способность (Дс) масла.
Уменьшение ширины зоны диффузии указывает на срабатывание присадки или на наличие в масле воды. Для оценки диспергирующей способности работавшего масла подсчитывают относительную площадь зоны диффузии (Ркд/Рд, где Ркд — площадь кольца диффузии, Рд — площадь большого круга), по формуле:
Дс = 1 — (d2 /Д2), (3)
где d — средний диаметр центрального ядра, мм; Д — средний диаметр внешнего кольца зоны диффузии, мм.
Полученная величина выражается в условных единицах и характеризует диспергирующие свойства масла. Если величина окажется меньше 0,3 усл.ед., то диспергирующие свойства неудовлетворительны и необходима замена масла.
В условиях ограниченности времени на проведение анализа опыт можно провести в следующей последовательности:
— пробу масла тщательно перемешивать в течение 5 мин.;
— масло залить в термостойкий стакан и нагреть до 40 °С;
— каплю нагретого масла стеклянной палочкой нанести на лист фильтровальной бумаги «синяя лента»;
— каплю масла на фильтровальной бумаге греть над электрической плиткой в течение 10 мин. (до полного высыхания), следя за тем, чтобы капля не перемещалась на бумаге.

Проверка моторного масла методом масляного пятна в дизеле. Лада 211. 5i (продана)

из учебного пособия

ОБРАБОТКА РЕЗУЛЬТАТОВ
Полученное пятно сравнивают с пятнами таблицы и «Шкалой образцов капельной пробы», которая кроме рисунков образцов содержит пояснения в форме таблицы (см. шкалу образцов кап. пробы). Оценка от 1 до 3 балла — показатель очень хороший; от 3 до 5 баллов — хорошо; от 5 до 7 — посредственно; от 7 до 8 — плохо; 8, 9 -очень плохо и масло подлежит замене.

Моющие составляющие присадки оценивают по присутствию на масляном пятке краевой зоны. При этом оценка диспергирующих свойств по шкале должна быть от 1 до 5 баллов. В противном случае масло подлежит замене!
