Схема подключения датчика движения.

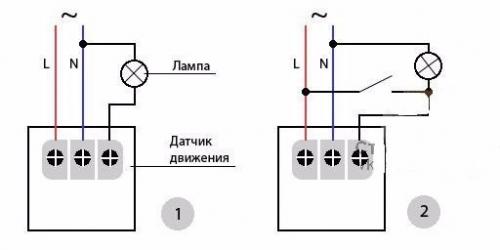

Подключить датчик движения не сложнее, чем подключить обычный выключатель. В обоих случаях датчик движения или выключатель замыкает, или наоборот, размыкает электрическую цепь, в которую последовательно включен либо потолочный, либо настенный светильник, поэтому схема подключения датчика движения (рис 1) аналогична подключению светильника через выключатель.

Иногда требуется, чтобы несмотря на отсутствие движения в помещении светильник работал постоянно - тогда в схему может быть добавлен выключатель (рис 2), подключенный параллельно к датчику движения. В этом случае выключатель продублирует работу датчика движения, и оперировать светом можно будет принудительно.

Схема подключения датчика движения.

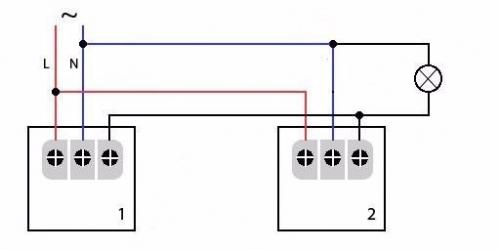

В некоторых случаях, когда ввиду особенностей помещения один датчик не в состоянии охватить всю площадь этого помещения применяется схема подключения светильника с двумя датчиками движения.

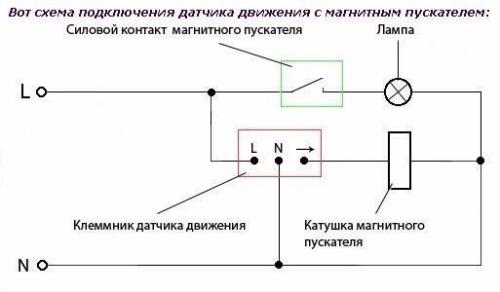

В среднем, номинальная мощность датчиков движения 500-700 вт, что ограничивает их использование с большей нагрузкой. Иногда возникает необходимость подключения нескольких мощных ламп через уличные датчики движения (напр. Освещение двора частного жилого дома фонарями или прожекторами. В этом случае лучше всего использовать магнитный пускатель.
