Освещение участка: как выполняется расчет и подключение.

Освещение на дачном участке несколько от освещения самого дома отличается. И дело здесь не столько в схеме, которая в общем - то достаточно похожа, а в принципе построения самой сети и схеме ее монтажа.
Ведь здесь значительно актуальнее становится вопрос надежности, а также экономичности уличного освещения. Ведь платить за электроэнергию, расходуемую в пустую, некому не хочется.
Виды уличного освещения для дачи.

Как и в любом другом вопросе прежде всего нам следует четко определиться что мы хотим! И уже исходя из этого рассматривать возможные варианты схем освещения. Для этого давайте разберемся какие виды уличного освещения бывают.
Типы освещения.
По своему назначению освещение на участке можно разделить на несколько типов. Это общее освещение, местное и декоративное. Каждый из этих типов освещения требует отдельного подхода.
Наиболее распространенным является общее освещение, которое предназначено для освещения периметра, дорожек и общей площади участка. Его основная цель обеспечить освещение не только определенного участка, но и области вокруг.

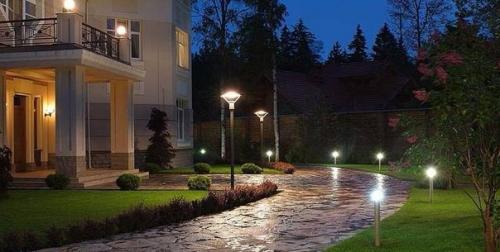

Общее освещение обычно выполняется при помощи светильников, установленных по периметру участка, а также вдоль дорожек. В него же входят светильники установленные на фасаде дома цель которых освещать площадь участка.
Местное освещение напротив должно освещение только определённого участка обеспечивать. Причем используется оно на короткий промежуток времени, обычно для выполнения каких-то работ.
Местное освещение обычно при помощи светильников направленного действия выполняется. Они могут быть установлены как на столбах, так и на фасадах близлежащих сооружений.
Декоративное освещение придомовой территории.
Декоративное и ландшафтное освещение в последнее время набирает все большую популярность. Его основная цель придать вашему дому и придомовой территории привлекательный внешний вид.

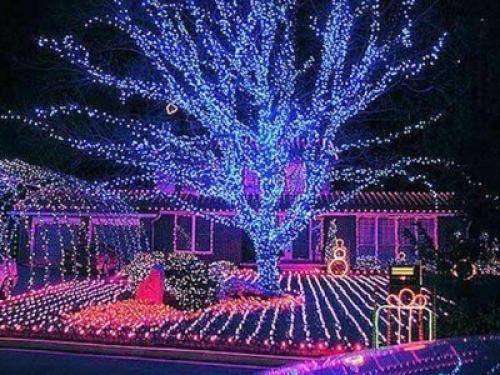

Выполняется оно при помощи светильников подсветки зданий, диодных лент, китайских фонариков, обыкновенных гирлянд и многих других видов светильников, которых в последнее время становится все больше.
Разделение освещения по принципу включения.
Достаточно важным фактором является разделение освещения по принципу включения. Оно может быть двух видов: ручное и автоматическое. При этом любое автоматическое согласно норм пуэ должно иметь возможность ручного включения.
С ручным способом управления освещения в общем - то все понятно. Это обычный или проходной выключатель (см. Выключатели и розетки наружные: как установить), который коммутирует светильники на определенном участке. Данная схема является наиболее простой и цена ее реализации наиболее низка.
Обратите внимание! При значительных нагрузках в сети освещения превышающих 16 а в качестве выключателя используется пускатель с кнопочным постом. Ведь обычный выключатель не способен коммутировать такие токи и быстро, если не сразу, сгорит. Такой способ управления так же относится к ручному.

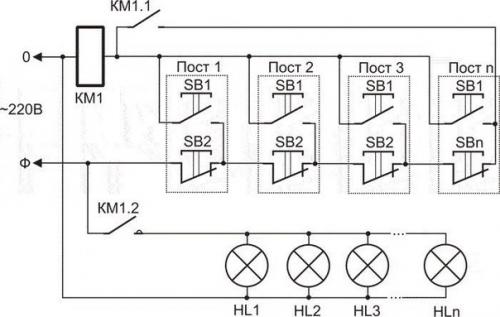

Схема включения освещение от нескольких кнопочных постов.
Схема включения освещение от нескольких кнопочных постов.
Что касается автоматического управления, то здесь все немножко сложнее. Для нее могут применяться датчики движения или освещённости, таймеры, а также различные вариации этих устройств.
Так же стоит отметить, что рекомендуется устанавливать обычные ручные выключатели в каждую из этих схем. Причем обязательно они должны устанавливаться по логике "или". То есть ручной выключатель должен включать освещение не зависимо от срабатывания датчика. Но иногда ручные выключатели и по логике "и ставят". То есть автоматика будет работать только при включении ручного выключателя.
Из-за этого схема освещения участка может получиться достаточно громоздкой, но ее эффективность значительно возрастает. Но будем откровенны, такие сложные схемы целесообразно применять лишь при значительных нагрузках наружного освещения.
Автоматика для различных типов наружного освещения.
Наиболее распространенной проблемой является применение не тех датчиков для данного типа освещения или установка излишних датчиков. Это снижает эффективность и повышает стоимость монтажа.
Поэтому давайте разберемся какие системы автоматики стоит устанавливать для какого типа освещения:
Начнем с общего освещения. Обычно оно запитывается либо через обычный выключатель, либо через датчик освещенности. В некоторых случаях вместо датчика освещенности применят таймер, который устанавливают на необходимое время включения и отключения. Но такой вариант потребует периодической перенастройки таймера в зависимости от времени года.
Внимание! Только в том случае, если предполагается установка большого количества светильников общего освещения, то можно сэкономить путем установки в цепь с датчиком освещенности еще и таймера. Для этого все светильники общего освещения через датчик освещенности запитываем. Часть светильников будет включаться при его срабатывании, а часть светильников подключаем еще и через таймер. В этом случае они будут работать, например, до 23-00, а затем выключаться.
Такую же схему можно применить и для светильников вдоль дорожек. Только вместо таймера использовать датчик движения, который будет включать не светящиеся светильники при прохождении по тропинке человека.
Для местного освещения преимущественно применяются обычные выключатели. Ведь пользуются ими не часто и только по мере необходимости.

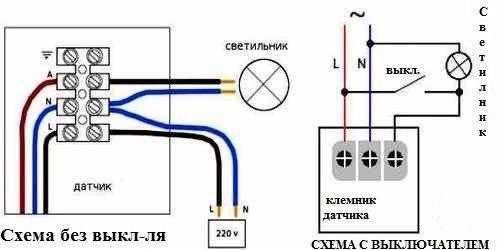

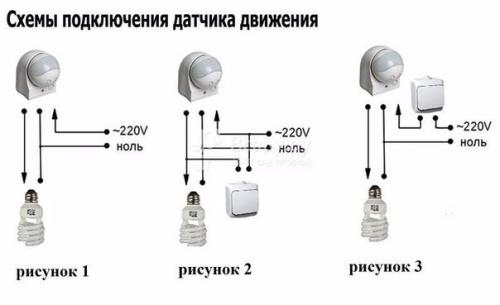

Способы подключения датчиков движения и освещенности.
Исключение составляют только случаи, когда местное освещение применяется в качестве охранного. Например, у вас часто стоит машина около двора. В этом случае вам целесообразно поставить датчик движения, который будет включать освещение при приближении к машине человека.
Только в том случае, если же вы монтируете декоративное освещение своими руками, то его включать целесообразно либо вручную, либо через датчик освещенности или таймер. Использование датчика движения в этом случае не целесообразно.
Схема наружного освещения дачного участка.
Как вы понимаете примеры освещения участка зависят от площади участка, его формы, вашей потребности в освещенности, типов освещения, схемы управления и многих других параметров.
Причем многие из них достаточно субъективны и любая даже самая примерная схема будет верна лишь отчасти. Поэтому мы лишь основные правила формирования наружной сети освещения рассмотрим.
Итак:
Прежде всего это распределительный щиток. Нормы пуэ рекомендуют разделять нагрузки. Поэтому идеальным вариантом для хозяйственных нужд и наружного освещения будет организовать собственный распределительный щиток, который будет подключаться непосредственно от счетчика.
Количество групп в наружной сети освещения рассчитывается так же, как и для квартиры или дома, поэтому на данном вопросе мы не будем заострять внимание. Благо на эту тему на нашем сайте имеется не одна инструкция.
В том случае, если в вашей схеме управления предполагается установка таймеров, датчиков освещенности, пускателей и другого подобного оборудования, то его лучше разместить внутри распределительного шкафа.

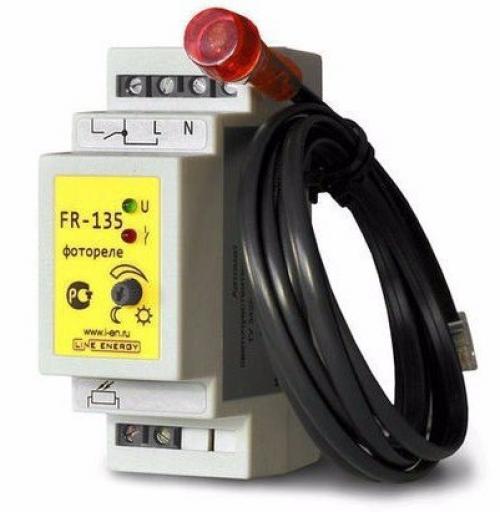

Обратите внимание! Говоря о датчиках освещенности, мы имеем в виду устройства с выносным датчиком и стационарным исполнительным механизмом. Они сейчас достаточно широко представлены на рынке.
Кроме групповых автоматов рекомендуем на каждую группу наружного освещения установить автомат узо. Нормы пуэ этого не требуют, но в целях безопасности лишним это точно не будет. Особенно это касается линий, в которых кроме сети освещения планируется установка розеток.
Теперь что касается разводки. Она может быть выполнена под землей или воздушной линией.
Итак:
Таким образом, если планируется монтаж питающей проводки под землей, то согласно п. 2. 1. 78 пуэ это нельзя делать в стальных трубах и коробах. Для защиты от механических повреждений в этом случае применяем пластиковые трубы или гофру (см. Как выбирается гофра металлическая для проводки.
В случае если вы планируете выполнить монтаж проводки воздушной линией, то высота провода в нижней части его провеса согласно п. 2. 1. 76 пуэ не должна быть меньше 3, 5 метров. А над дорогой и вовсе 6 метров.
При прокладке провода по фасадам зданий следует придерживаться норм п. 2. 1. 75 пуэ, приведенных на фото. При этом во всех случаях запрещается прокладка провода по крыше здания.
Распределительные коробки, коммутационные аппараты и светильники должны иметь класс защиты, соответствующий наружной установке. Обычно это Ip44 и выше. Вывод как видите план освещения участка вопрос достаточно неоднозначный. Но имея точное представление того, что вы хотите, вы с легкостью сможете его реализовать. Ведь здесь главное разобраться с количеством освещения и схемой его управления.
