Кровать - качалка. Вы ищете место, где можно расслабиться, погрузиться в дремоту, чтение или позагорать?

На этой кровати - качалке можно полностью расслабиться и отлично отдохнуть, причем не только одному, а вдвоем или даже втроем! Кровать - качалка, без сомнения, станет самым любимым предметом в вашем саду. С пошаговой инструкцией вы сможете построить ее в два счета.
Список материалов.
16 брусьев опоры, 60 x 60 x 2490 мм, пихта/ель.
4 бруса, поперечные балки, длинные, 60 x 60 x 3250 мм, пихта/ель.
4 бруса, поперечные балки, длинные, 40 x 60 x 3250 мм, пихта/ель.

4 бруса, поперечные балки, короткие, 60 х 60 х 2490 мм, пихта/ель.
4 бруса, поперечных балки, длинные, 40 х 60 х 2490 мм, пихта/ель.
4 бруса, поперечные балки, короткие, 60 х 60 х 2100 мм, пихта/ель.
4 бруса, поперечных балки, длинные, 60 х 60 х 1700 мм, пихта/ель.
4 облицовочные плиты, 60 x 120 x 30 мм, пихта/ель.
1 кровать, 2020 x 1620 мм, ориентировано - стружечная плита.
8 рым - гаек, М 10, оцинкованные.
16 подкладных шайб, диаметр 35 мм, подкладные шайбы диаметром 35 мм.
8 глухих гаек, М 10, оцинкованные.
8 резьбовых тяг, М 10 х 145 мм, оцинкованные.
8 карабинных крюков с болтами, оцинкованные.
16 шланговых зажимов, диаметр 25-40 мм, оцинкованные.
8 канатных коушей, диаметром 10 мм, оцинкованные.
8 шурупов, 6 x 160 мм, с потайной головкой.
8 шурупов, 5 х 100 мм, с потайной головкой.
1 матрас.
Дополнительно: защитная лазурь для дерева, водостойкий клей для дерева.
Список инструментов.
Торцовая пила.
Круглопильный станок с рабочим столом, с регулировкой распила по высоте.
Фрезерный станок с верхним расположением шпинделя, фрезерная головка для ровной фрезеровки; копировальное кольцо.
Узкая ножовка, пильный диск для крупной резки.
Электрошуруповерт бит с набором.
Дрель, сверло по дереву 10 мм.
Ватерпас.
12 струбцин.
Ножовка по металлу.
Молоток.
Резиновый молоток.
Стамеска.
Малярная кисть или валик.
Упорный угольник.
Складная линейка.
2 опорные стойки.

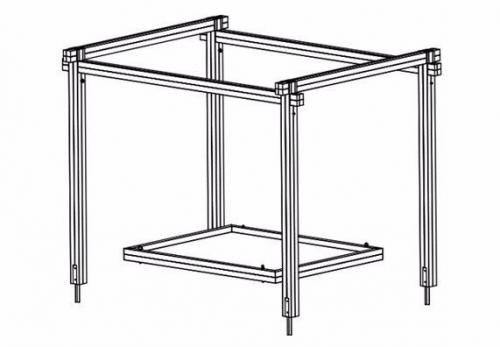

Шаг 1 - каркас кровати.

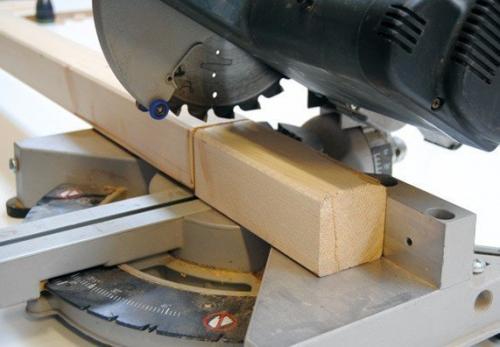

В соответствии с планом сборки с помощью торцовой пилы обрежьте брусья для конструкции до необходимо размера.
Совет:
Для того чтобы каркас кровати был устойчивым, важно тщательно приклеить брусья к несущим балкам. Площадь склеивания предварительно очистить от пыли и жира, чтобы добиться максимально плотного соединения.
Шаг 2 - каркас кровати.
Брусья для опор необходимо положить друг на друга и нанести очень точно разметку.
Шаг 3 - каркас кровати.
Таким же способом сделать разметку всех брусьев в пределах указанных размеров.
Шаг 4 - каркас кровати.
С помощью круглопильного станка с рабочим столом и узкой ножовки выпилите во всех 16-ти брусьях опор фиксирующие пазы для перекладин.
Совет:
Распил нужно сделать максимально точно, чтобы балки после хорошо заходили друг в друга.
Шаг 5 - каркас кровати.

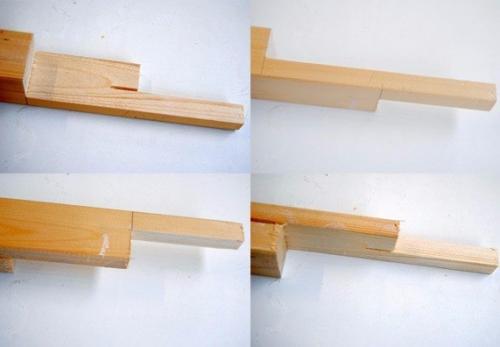

Так выглядят готовые брусья.
Шаг 6 - каркас кровати.
Затем попарно склейте первые два бруса и прижмите их друг к другу с помощью струбцины. Следите за правильным положением выпиленных отверстий!
Шаг 7 - каркас кровати.
Затем попарно приклейте брусья к опорам.
Шаг 8 - каркас кровати.
Брусья прижмите друг к другу с помощью струбцины и дайте клею высохнуть.
Шаг 9 - каркас кровати.
С помощью узкой ножовки вырежьте шаблон для фрезерования пазов перекладин.
Совет:
Пробную фрезеровку на обрезке доски выполните.
Шаг 10 - каркас кровати.
Так выглядит готовый шаблон.
Шаг 11 - каркас кровати.
Вымерите точную позицию на несущей балке, отметьте. Затем положите шаблон на соединенные друг с другом балки и закрепите с помощью двух болтов, чтобы предотвратить смещение.
Шаг 12 - каркас кровати.
С помощью фрезерного станка с верхним расположением шпинделя осторожно.
9 а.
Шаг 13 - каркас кровати.
… отфрезеруйте пазы ….
Шаг 14 - каркас кровати.
… до тех пор, пока все пазы не будут отфрезерованы.
Шаг 15 - каркас кровати.
Теперь снимите шаблон.
Шаг 16 - каркас кровати.
Каркас кровати готов!
Шаг 17 - каркас кровати.
Осторожно очистите кромки острой стамеской.
Шаг 18 - каркас кровати.
С помощью узкой ножовки выпилите шаблон для фрезерования отверстий под анкера, закрепляемые в земле.
Шаг 19 - каркас кровати.
Положите шаблон точно на балку и зафиксируйте.
Шаг 20 - каркас кровати.
Выфрезеруйте пазы за несколько подходов.
30 минут.
Шаг 21 - каркас кровати.
Вставьте в пазы анкера, закрепляемые в земле, отметьте отверстия и ….
Шаг 22 - каркас кровати.
… просверлите вертикальные отверстия с помощью сверла длиной 10 мм.
Совет:
Только в том случае, если сверлить с 2-х сторон, то отверстия окажутся точно друг напротив друга.
Шаг 23 - каркас кровати.

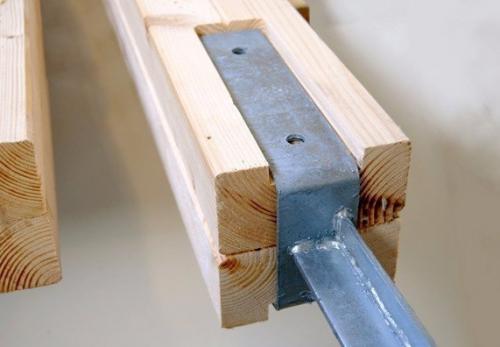

Проверьте точность подгонки с помощью пробного монтажа анкеров, закрепляемых в земле.
7 шаг 24 - каркас кровати.

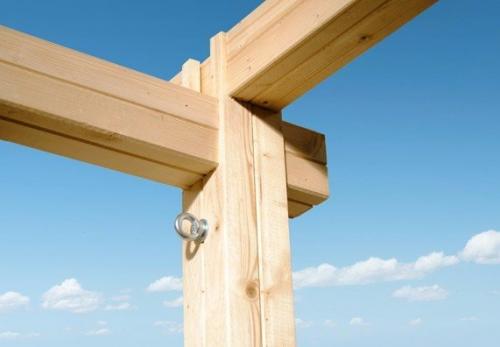

Просверлите отверстия для рым - гаек под крепление несущих канатов.
Совет:
Все балки друг возле друга для выполнения разметки положите. Разметку наносите длинной рейкой. Благодаря этому отверстия будут находиться на одной высоте.
Шаг 25 - каркас кровати.
Ножовкой по металлу выпилите резьбовую тягу М 10 в соответствии с размером, указанным на плане сборки.
Совет:
После распилки необходимо начисто обработать места пропила тонким резьбовым напильником, чтобы было легче закручивать гайки.
Шаг 26 - каркас кровати.
Теперь необходимо затянуть рым - гайки с подкладными шайбами и глухие гайки.
Шаг 27 - каркас кровати.

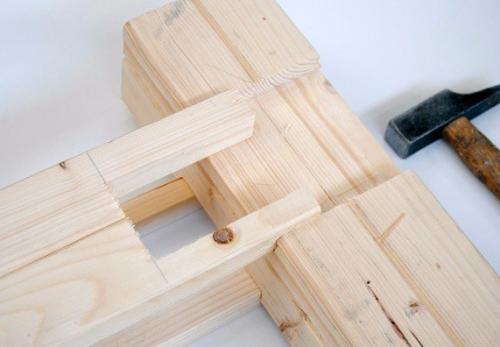

Положите по 2 опоры на пол параллельно друг к другу на соответствующем расстоянии и вбейте в них молотком обе длинные поперечные балки. Зафиксируйте болтом.
Совет:
Выполнять монтаж с помощником намного легче.
Шаг 28 - каркас кровати.
Обе сколоченные поперечные балки болтом закрепите.
Шаг 29 - каркас кровати.
Так выглядят зафиксированные поперечные балки.
Шаг 30 - каркас кровати.
С помощью двух помощников выровняйте обе детали и вбейте обе короткие поперечные детали в вертикальные опоры.
Шаг 31 - каркас кровати.
Вклейте защитные пластины между стенками балки (оранжевый круг.
Шаг 32 - каркас кровати.
На круглопильном станке с рабочим столом двумя надрезами выпилите уголки в брусьях.
Совет:
Чтобы после внезапного ливня вода не скапливалась в раме кровати, можно просверлить в плите кровати маленькие отверстия, чтобы вода не застаивалась и стекала.
Шаг 33 - каркас кровати.
Затем склейте брусья в соответствии с планом сборки и сожмите струбциной. Дайте клею хорошо подсохнуть.
Шаг 34 - каркас кровати.
С помощью торцовой пилы сделайте на рамном бимсе скос под углом 45\xB0 требуемого размера.
Шаг 35 - каркас кровати.
Так должен выглядеть конец рамного бимса.
Шаг 36 - каркас кровати.
Склеите три рамных бимса клеем для дерева.
Шаг 37 - каркас кровати.
Затем скрепите концы рамных бимсов болтами.
Шаг 38 - каркас кровати.

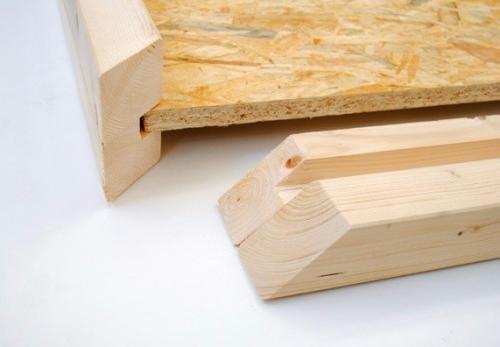

Распилите ориентировочно - стружечную плиту по размерам, указанным в плане сборки и вставьте рамный бимс в паз.
Шаг 39 - каркас кровати.
Теперь вам необходимо насадить четвертую балку рамы на ориентировочно - стружечную плиту, склеить балку и плиту и скрепить их болтами.
Шаг 40 - каркас кровати.
Отметьте отверстия для рым - гайки кронштейна и высверлите.
Шаг 41 - каркас кровати.

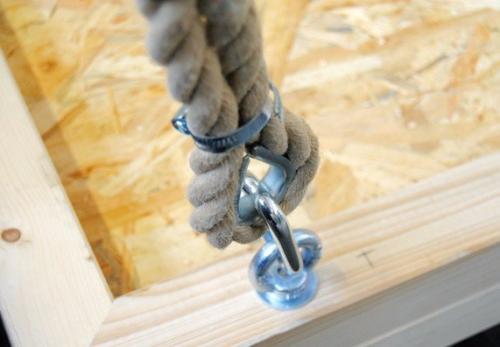

Скрепите болтами рым - гайки и подкладные шайбы с резьбовыми тягами и глухими гайками. Отрежьте канаты на заданную длину и временно зафиксируйте с помощью коушей и зажимов для канатов.
Шаг 42 - каркас кровати.
Длину канатов точно выровняйте с помощью двух ватерпасов, чтобы кровать висела горизонтально. Затем затяните шланговыми зажимами.
Шаг 43 - завершение.
Забетонируйте гильзы, устанавливаемые в землю: 1. отмерьте точки фундамента и с помощью ватерпаса проверьте, чтобы они находились на одном уровне. 2. выройте яму и заполнить быстросхватывающимся цементом. 3. установите анкера, закрепляемые в земле, в соответствующих местах и на правильном уровне. 4. зафиксируйте анкера и дайте бетону схватиться.
Совет:
Так как опорная конструкция кровати должна выдерживать погодные условия зимой, надежная и длительная защита особенно важна. Покрытие лазурью нужно проверять каждый год и по необходимости обновлять.
Совет:
Шаблон, например, из кровельных реек, поможет правильно установить и выровнять анкера, закрепляемые в земле.

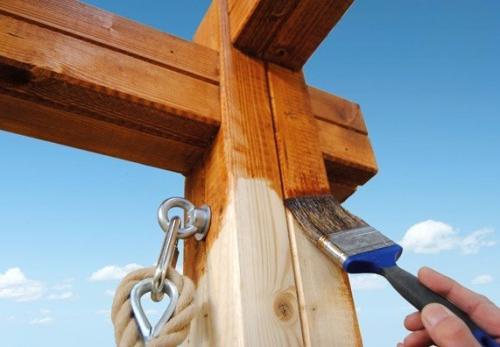

Шаг 44 - завершение затем насадите каркас кровати на анкера, закрепляемые в земле и зафиксируйте болтами. Шаг 45 - завершение несущую конструкцию покройте лазурью для наружных работ для защиты дерева. Особенно тщательно обработайте кромки пропила. Совет: если кровать - качалка изготовлена из древесины бангкирай, необходимо использовать масло для дерева. Шаг 46 - завершение теперь необходимо нанести на раму кровати лазурь и масло для дерева. Шаг 47 - завершение купите матрас на ваш выбор и установите его на кровать, при желании можно положить подушки. Совет: в качестве затемнения можно использовать солнцезащитный тент из легкого прозрачного материала с крючками для крепления.
