1- Транзистор структуры р - n - р в корпусе, общее обозначение, 2- транзистор структуры п - р - п в корпусе, общее обозначение, 3 - транзистор полевой с p - n - переходом и п каналом, 4 - транзистор полевой с p - n - переходом и р каналом, 5 - транзистор однопереходный с базой п типа, б 1, б 2 - выводы базы, э - вывод эмиттера, 6 - фотодиод, 7 - диод выпрямительный, 8 - стабилитрон (диод лавинный выпрямительный) односторонний, 9 - диод теплоэлектрический, 10 - тиристор диодный, стираемый в обратном направлении, 11 - стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью, 12 - тиристор триодный, 13 - фоторезистор, 14 - переменный резистор, реостат, общее обозначение, 15 - переменный резистор, 16 - переменный резистор с отводами, 17 - построечный резистор - потенциометр, 18 - терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева), 19 - варистор, 20 - конденсатор постоянной емкости, общее обозначение, 21 - конденсатор постоянной емкости поляризованный, 22 - конденсатор оксидный поляризованный электролитический, общее обозначение, 23 - резистор постоянный, общее обозначение, 24 - резистор постоянный с номинальной мощностью 0, 05 вт, 25 - резистор постоянный с номинальной мощностью 0, 125 вт, 26 - резистор постоянный с номинальной мощностью 0, 25 вт, 27 - резистор постоянный с номинальной мощностью 0, 5 вт, 28 - резистор постоянный с номинальной мощностью 1 вт, 29 - резистор постоянный с номинальной мощностью рассеяния 2 вт, 30 - резистор постоянный с номинальной мощностью рассеяния 5 вт, 31 - резистор постоянный с одним симметричным дополнительным отводом, 32 - резистор постоянный с одним несимметричным дополнительным отводом, 33 - конденсатор оксидный неполяризованный, 34 - конденсатор проходной (дуга обозначает корпус, внешний элекрод), 35 - конденсатор переменной емкости (стрелка обозначает ротор), 36 - конденсатор подстроечный, общее обозначение, 37 - варикап, 38 - конденсатор помехоподавляющий, 39 - светодиод, 40 - туннельный диод, 41 - лампа накаливания осветительная и сигнальная, 42 - звонок электрический, 43 - элемент гальванический или аккумуляторный, 44 - линия электрической связи с одним ответвлением, 45 - линия электрической связи с двумя ответвлениями, 46 - группа проводов, подключенных к одной точке электрическою соединения. Два провода, 47 - четыре провода, подключенных к одной точке электрическою соединения, 48 - батарея из гальванических элементов или батарея аккумуляторная, 49 - кабель коаксиальный. Экран соединен с корпусом, 50 - обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя.
Для тех, кто забыл или не знал.

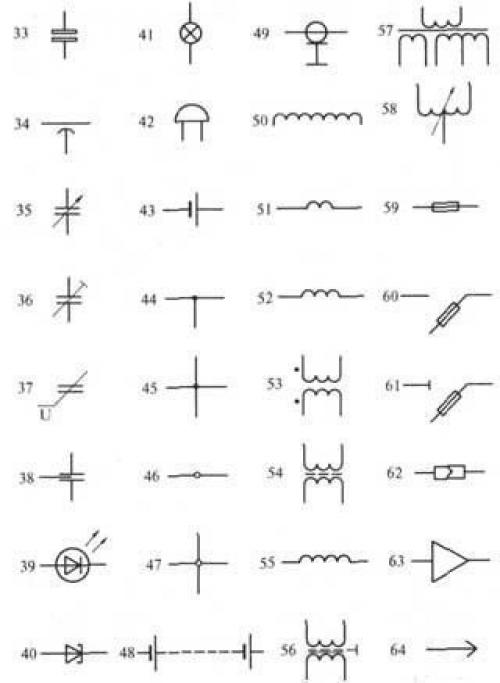

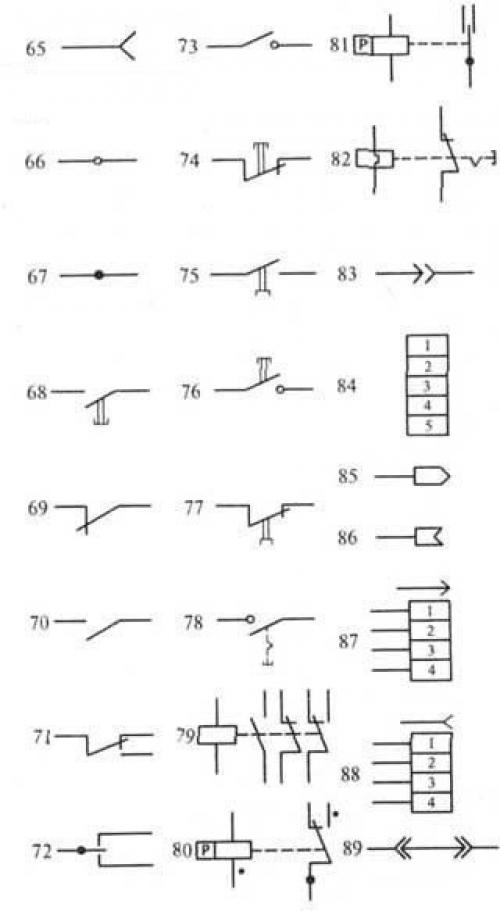

51 - рабочая обмотка магнитного усилителя, 52 - управляющая обмотка магнитного усилителя, 53 - трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток), 54 - трансформатор с магнитодиэлектрическим сердечником, 55 - катушка индуктивности, дроссель без магнитопровода, 56 - трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками, 57 - трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке, 58 - автотрансформатор однофазный с регулированием напряжения, 59 - предохранитель, 60 - предохранитель выключатель, б/ - предохранитель - разъединитель, 62 - соединение контактное разъемное, 63 - усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи), 64 - штырь разъемного контактного соединения, 65 - гнездо разъемною контактного соединения, 66 - контакт разборного соединения, например, с помощью зажима, 67 - контакт неразборного соединения, например, осуществленного пайкой, 68 - выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом, 69 - контакт коммутационного устройства размыкающий, общее обозначение, 70 - контакт коммутационного устройства, (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный, 71 - контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72-. Контакт переключающий трехпозиционный с нейтральным положением, 73 - контакт замыкающий без самовозврата, 74 - выключатель кнопочный нажимной с размыкающим контактом, 75 - выключатель кнопочный вытяжной с замыкающим контактом, 76 - выключатель кнопочный нажимной с возвратом кнопки, 77 - выключатель кнопочный вытяжной с размыкающим контактом, 78 - выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки, 79 - реле электрическое с замыкающим размыкающим и переключающим контактами, 80 - реле поляризованное на одно направление тока в обмотке с нейтральным положением, 81 - реле поляризованное на оба направления тока в обмотке с нейтральным положением, 82 - реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки, 83- разъемное однополюсное соединение, 84 - гнездо пятипроводного контактного разъемного соединения.
