Технология кладки дымохода из кирпича.

Технология кладки дымохода из кирпича сама по себе довольно-таки проста и понятна, так как, в отличие от самой кирпичной печи, труба обычно не имеет сложных по конфигурации внутренних каналов. Однако, несмотря на относительную незамысловатость конструкции, нельзя не учитывать колоссальную значимость этого отдела печи, так как от него напрямую зависят качество отопления дома и безопасность как самого строения, так и людей, проживающих в нем
. Поэтому для того чтобы вся работа увенчалась успехом, необходимо подойти к ней с максимальной аккуратностью, с опорой на рекомендации опытных мастеров и на разработанные и опробованные схемы конструкции.
Возводя дымоотводную трубу, следует помнить, что ровность внутренних стенок канала не менее важна, чем эстетичность наружной кладки. От этого обстоятельства зависит не только устойчивость необходимой тяги в печи, но и длительность эксплуатации дымохода без очистки, так как дым, поднимающийся по трубе, оставляет на гладких стенах, без выступающего раствора и углубленных швов, гораздо меньшее количество отходов горения топлива, и канал зарастает намного медленнее.
Какие бывают кирпичные дымоходы?
Дымоходы печей из кирпича могут иметь разные типы, в зависимости от места их установки, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

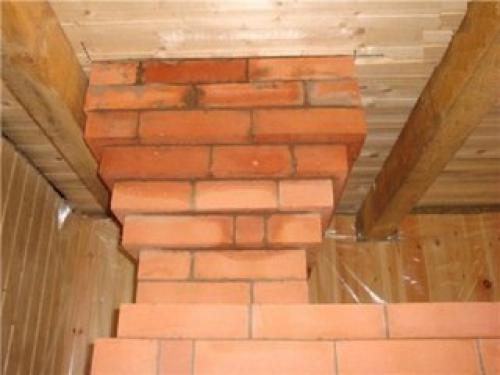

Насадные дымоходы. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.
Насадной дымоход - это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы.
Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

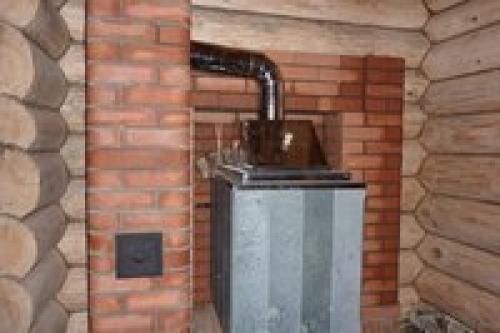

Коренные дымоходы. Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.
Коренной дымоход позволяет провести подключение к нему металлических печей. А также нескольких отопительных приборов, расположенных на разных уровнях здания.
Коренной дымоход позволяет провести подключение к нему металлических печей. А также нескольких отопительных приборов, расположенных на разных уровнях здания.
Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты - только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три - четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов.

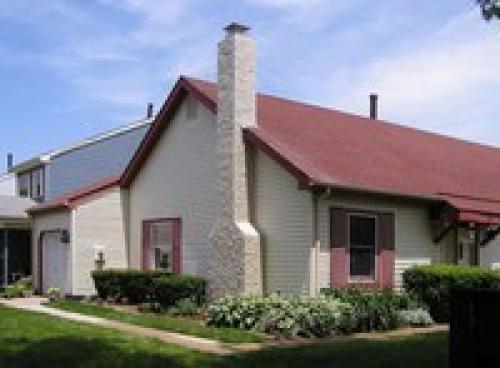

Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.
Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой.
Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.
Параметры кирпичных дымоходов.
Основные отделы кирпичной дымоходной трубы.

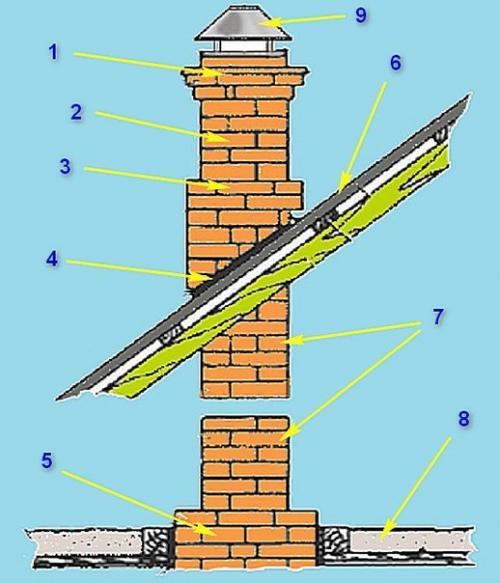

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы (рисунок 5.
1 - оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный "Козырек", как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.
2 - шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.
3 - "Выдра" имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка "Выдры" нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности - в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.
4 - металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.
5 - "Распушка" - эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки "Распушки", как и "выдры", имеют большую толщину, чем другие ровные участки дымохода - это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.
6 - конструкция кровельного покрытия.
7 - стояк - это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от "Распушки" до "выдры".
8 - чердачное перекрытие.
9 - сверху оголовка очень часто закрепляется колпак - зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.
Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Лишь в том случае, если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально "в Трубу" вылетать выработанное ею тепло. Одним словом, во всем нужна "Золотая Середина".

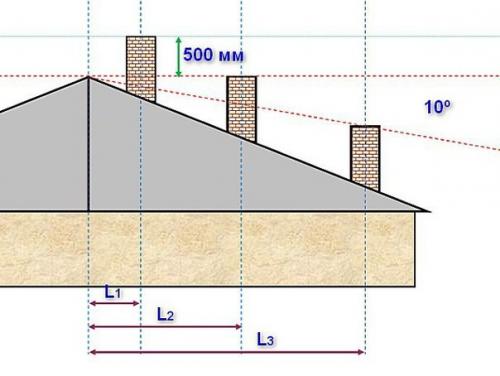

Схема правильного соотношения высоты дымоходной трубы в зависимости от расположения на кровле (рисунок 6:
В том случае, если дымоход выходит через кровельное покрытие на расстоянии L1, не превышающем 1500 мм от конька (при измерении по горизонтали), то его верхний торцевой обрез быть поднят над коньком не менее, чем на 500 мм.
Дымоходная труба, проходящая через крышу на расстоянии от 1500 до 3000 мм от конька (L2 на схеме), должна быть как минимум на уровне конька.
Дымоход, установленный от конька больше, чем на 3000 мм (L3), должен своим верхним обрезом расположиться на условной линии, проведенной через точку конька под углом в 10 градусов к горизонтали.
В любом из перечисленных случаев, независимо от расстояния до конька, высота трубы над кровельным покрытием не может быть меньше 500 мм. Это в полной мере относится и ко всем плоским кровлям.
В завершение темы параметров дымохода - важная ремарка. Самостоятельные расчеты - это замечательно, однако роль правильно спроектированного и сложенного дымохода настолько велика (и для эффективности отопления, и для обеспечения безопасности), что оптимальным вариантом всегда будет проведение профессионального проектирования. Самодеятельность в столь ответственных вопросах - дело очень рискованное.
