Самодельный фонарик, работающий на воде.

26.04.2021 в 23:48

Это отличная вещь для туристов, охотников и просто любителей смастерить что-то своими руками. Более того - изготовленный фонарик абсолютно экологичен и не вредит окружающей среде, в отличие от обычных фонариков, аккумуляторы которых содержат в себе такие вредные металлы как свинец и ртуть.

Самодельный фонарик, работающий на воде.
Представьте себе обычные настенные часы, которые работают от 6 месяцев до года, и вам не нужно выходить из дома, для того, чтобы купить батарейки, когда они сядут. Что может быть удобнее, чем подзарядка аккумулятора водой из под крана?

Самодельный фонарик, работающий на воде. 01
Самодельный фонарик непрерывно светит около получаса, используя обычную водопроводную воду, с соленой морской водой время работы увеличивается до 2-х часов.

Самодельный фонарик, работающий на воде. 02
Итак, как же это работает? Водяная батарейка состоит из 2-х пластин (медной и цинковой), а роль электролита играет вода. Выходное напряжение при этом довольно мало, и для того чтобы заставить светодиоды светиться, нужно будет собрать простой повышающий преобразователь напряжения.
Необходимые материалы для сборки:

Самодельный фонарик, работающий на воде. 03
ПВХ труба длиной 10 см (3/4 дюйма);.
ПВХ переходник с 3/4 дюйма на дюйм;.
Небольшая ферритовая бусинка (похожую можно взять из нерабочей экономки);.
Транзистор 2n3904 (NPN);.
1 к резистор;.
Отражатель со светодиодами (из старого фонаря);.
Медный и цинковый электроды;.
Медный одножильный провод в лаковой изоляции;.
4 листа туалетной бумаги;.
Кусочек прозрачного пластика;.

Самодельный фонарик, работающий на воде. 04
Инструменты и оборудование:

Самодельный фонарик, работающий на воде. 05
Паяльник;.
Клеевой пистолет;.
Суперклей;.

Самодельный фонарик, работающий на воде. 06
Водяная батарейка основным источником питания для фонарика является. Она состоит из двух полос металла, медной и цинковой. Медная пластинка - это анод (плюс), а цинковая - катод (минус питания.

Самодельный фонарик, работающий на воде. 07

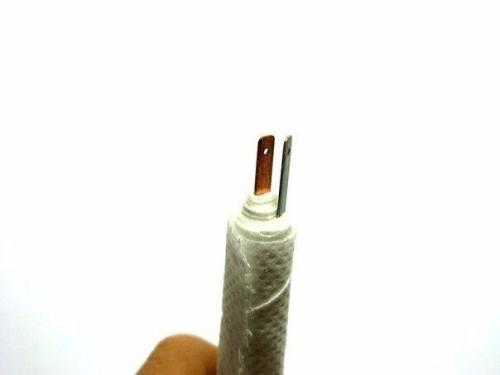

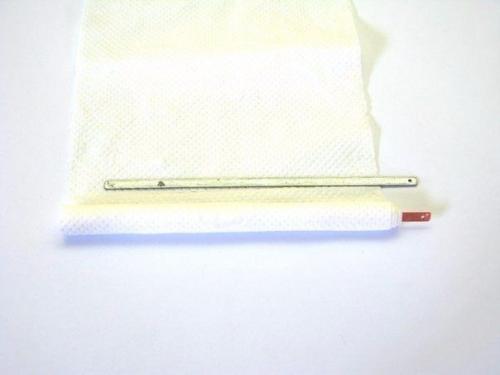

В первую очередь, обмотайте 3 листа туалетной бумаги вокруг медного электрода, затем вложите в образовавшийся рулон цинковый электрод и домотайте остаток вокруг их двоих.

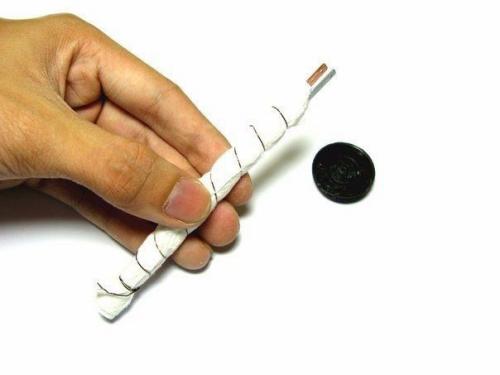

Затем обмотайте получившийся рулон медной проволокой, это предотвратит бумагу от разрыва, когда она намокнет.

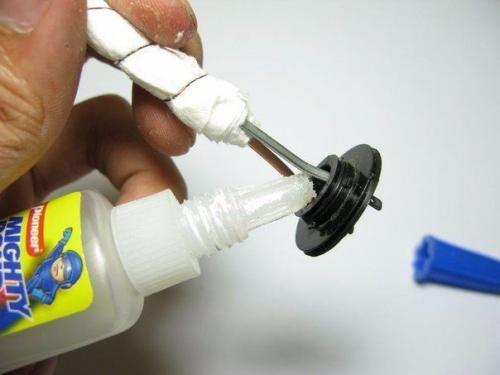

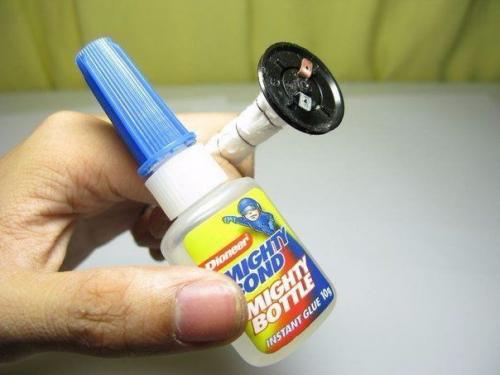

После этого, я подобрал подходящих размеров пластиковую крышку (чтобы долго не искать подходящую по размерам, можно сделать самому из любого подходящего по размерам кусочка пластика), сделал в ней две прорези под электроды и загерметизировал соединение с помощью суперклея.

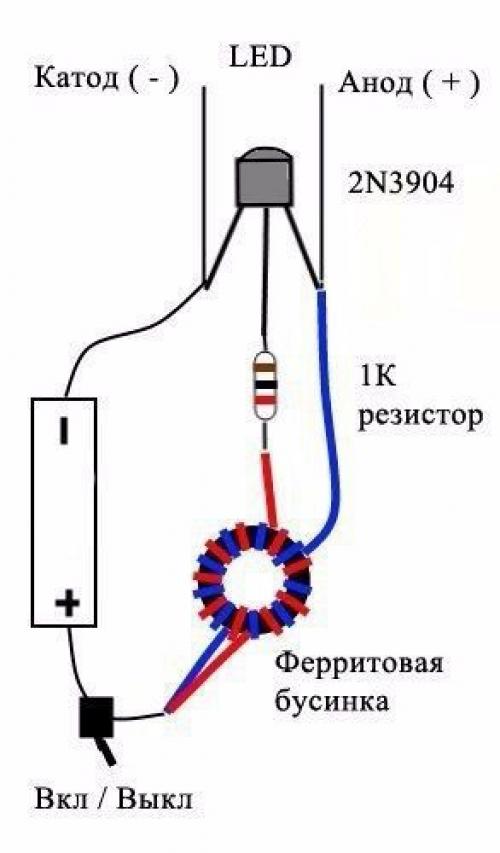

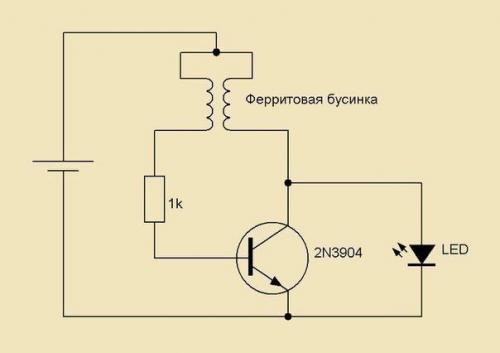

Повышающий преобразователь это схема, которая позволяет загораться светодиодам при малом напряжении питания. Вот его схема:

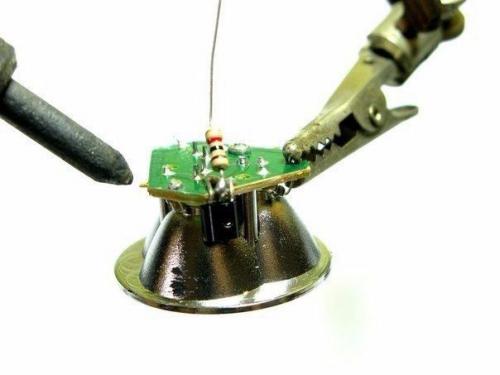

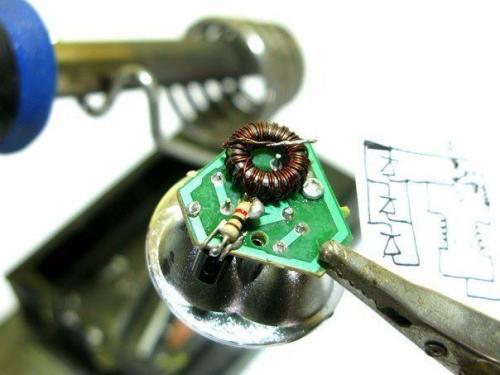

Припаяв все детали, нужно приклеить светоотражатель со светодиодами и радиодеталями к ПВХ переходнику.
На обратной стороне десятисантиметрового куска ПВХ трубы, приклейте небольшой кружочек из прозрачного пластика, он будет служить индикатором уровня воды.
Заполните фонарик водой, и он готов к работе.
Примечание: фонарик будет работать на водопроводной воде около получаса, с морской соленой водой фонарик будет светить 2 часа. Лучше всего фонарик работает на уксусе, так как он содержит много электролитов, и в зависимости от концентрации уксусной кислоты, фонарик может светить 5-10 часов.
Лишь в том случае, если добавить в фонарик вторую такую же батарейку, то его время работы и яркость увеличится втрое!
Водопроводная вода 0, 5 в - 0, 9 в 400 мач.
Морская вода 0, 7 в - 1 в 600 мач уксус 0, 9 в - 1, 3 в 850 мач.
