Простой мощный стерео усилитель на одной микросхеме Tda7297.

Он имеет минимум деталей и очень компактен так же как и мини стерео усилитель.

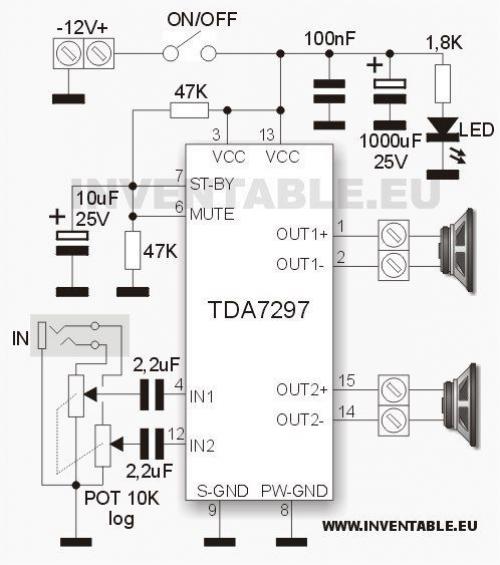

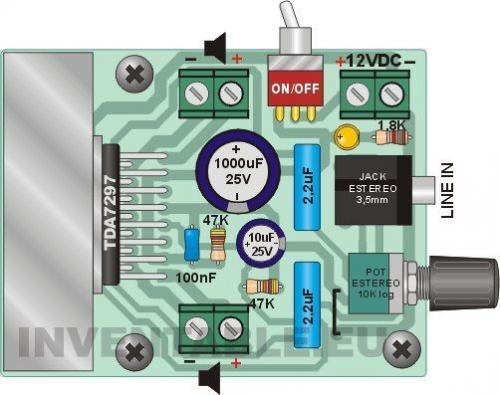

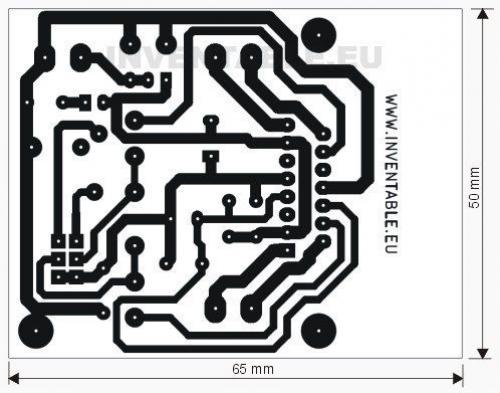

Построение усилителя на микросхеме Tda7297 не требует много обвеса. Электронная схема построена по схеме предложенной производителем из Datasheet с небольшими доработками, в частности добавление регулятора громкости с использованием двойного логарифмического потенциометра на 10 ком.

Tda7297 микросхема с выходным мостом и, следовательно, подключаемые колонки должны быть снабжены электролитическими конденсаторами.

Конфигурация выходного моста проста - два одинаковых усилителя для каждого канала, работающего в противофазе. Каждый вывод выхода подключен к одному полюсу динамика. Подобное управление выходным напряжением позволяет получить высокую мощность с очень низким напряжением питания. По заявлению производителя, этот схема может работать при напряжении от 6, 5 вольт до 18 вольт. В данном варианте использовалось напряжение в 12 в.

Резистивный делитель, состоящий из двух сопротивлений 47 ком и электролитический конденсатор 10 мкф на 25 вольт служат для устранения искажений при включении питания. Два конденсатора по 2, 2 мкФ - полиэстер или керамические.

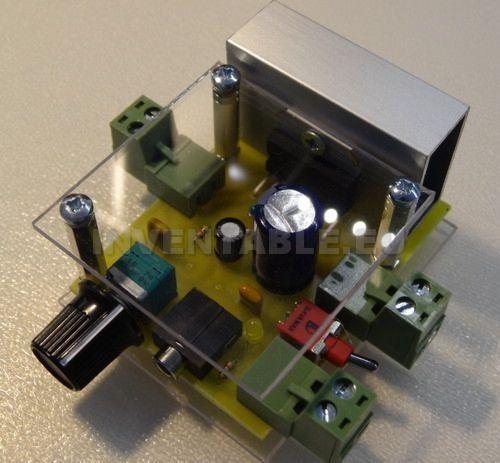

Микросхему Tda7297 необходимо разместить на радиаторе. В данной конструкции применен теплоотвод в виде листового алюминия толщиной 2 мм и площадью около 45 кв. См.
