Рейтинг коллекторов для теплого пола. Коллектор для теплого пола - советы по выбору и монтажу.

03.11.2016 в 10:25

Рейтинг коллекторов для теплого пола. Коллектор для теплого пола - советы по выбору и монтажу.

Коллектор для теплого пола, который является одной из важнейших составляющих контура водяного теплого пола, отвечает за поддержание, заранее заданного терморегулятором, значения температуры теплоносителя.
Без него - трудно представить себе эффективную работоспособность системы и полноценный обогрев помещения.

Теплый пол имеет ряд преимуществ по сравнению с традиционными радиаторами.

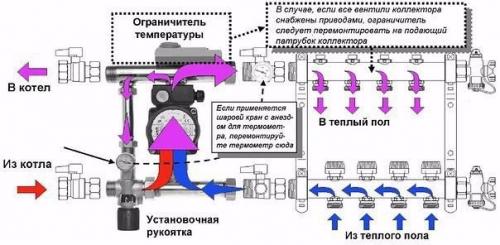

Рейтинг коллекторов для теплого пола. Коллектор для теплого пола - советы по выбору и монтажу.Они по достоинству оценены в европейских странах, где теплые полы считаются широко распространенными, например - в Норвегии данным способом отапливаются больше половины зданий.
В отличие от обычных радиаторов парового отопления, воздух поднимается от теплого пола вверх, равномерно распределяя тепло по всему помещению, тем самым исключается возможность сквозняков.
Расход тепловой энергии, по сравнению с традиционными радиаторами - ниже на 20 процентов, при тех же температурных значениях.
Наконец, система теплого пола не портит своим присутствием дизайн, поскольку она спрятана от глаз.
Она представляет собой сеть из мини - трубопроводов, которая монтируется внутри пространства между напольным покрытием и поверхностью пола.
Трубопроводы заполнены циркулирующим подогретым теплоносителем, который, в зависимости конструктивных особенностей системы теплого пола, может быть представлен раствором этиленгликоля, антифризом или водой.
Мы выбираем коллектор.
Прежде чем выбрать коллектор для водяного теплого пола, необходимо согласовать его со схемой системы теплого пола.
Это обусловлено двумя факторами:
Во-первых, стоимостью распределительного коллектора теплого пола;.
Во-вторых, от него зависит безопасность системы.
Задачей коллектора является удержание температуры теплоносителя в определенных пределах, значение которой задает терморегулятор.
Нагретые и остывшие теплоносители, перемешиваются между собой в смесительном узле коллектора - главном его элементе.
На сегодняшний день, не только сам коллектор для теплых водяных полов, но смесительные узлы для него имеют множество модификаций, выбор которых диктуется удобством установки и целесообразностью применения.
Коллектор, прежде всего, подбирают под конкретную систему, с учетом того, что должно быть обеспечено необходимое давление, создаваемое направленным потоком теплоносителя.
Для изготовления одних видов коллекторов, используют - латунь, других - нержавеющий металл. Это один из факторов, оказывающих влияние на формирование цены и обуславливающих выбор той, или иной модели.
Вторым немаловажным показателем, который следует учитывать при выборе коллектора, является - степень сложности модели.
Например, можно остановить свое внимание на коллекторах, которые имеют в своем составе датчик, контролирующий проток теплоносителя, сливные краны и краны Маевского, что повышает надежность системы.
На сегодняшний день, коллектор с узлом терморегуляции не считается редкостью.
Встречается множество самых разных модификаций имеющих в своем составе самые разные измерительные приборы, датчики температуры, узлы для спуска воздуха, регулирующие расход и другие дополнительные устройства.
Так, коллектор с так называемыми - расходомерами, является полноценным смесительным узлом. С помощью двух термометров удается избежать потерь тепловой энергии в системе.
В каждом из отопительных контуров задается свое значение температуры благодаря наличию особого устройства с латунными Гребенками и расходомерами.
В таком коллекторе имеются:
Термоголовка, укомплектованная погружным зондом;.
Термостатический смесительный вентиль;.
Футляр для специального термометра;.
Воздухоотводчик.
Задачей термостатического вентиля является своевременная подача горячей воды определенного объема.
Это позволяет избежать разного Рода перебоев в системе. Термоголовка с погружным зондом, отслеживая рабочие процессы в системе - предотвращает всевозможные неисправности.
С другой стороны, наличие огромного количества предложений коллекторов для системы "Теплый пол" - одна из причин того, что покупатель не может определиться с выбором.
При выборе, самое главное, обратить внимание на следующие пункты - объем помещения, где предстоит монтаж теплого пола, в каких целях и кем будет использоваться помещение, ну и конечно самое главное - бюджет на покупку.
Для систем, эксплуатируемых в помещениях небольших размеров, достаточно будет пластикового коллектора. К нему не предъявляется особых требований в отношении терморегулировки.
Сравнительно недорого можно купить распределительный коллектор для теплого пола, в комплект которого входит - расходомер и предусмотрена регулировка.
Последним достижением технологии напольного обогрева считается группа смесителей, вместе с расходомерами, имеющими пять выходов Icma.
Благодаря возможности балансировки контура и точной терморегулировке, достигается высокая надежность системы "Теплый пол".
Коллектор для теплого пола с насосом эффективен в том плане, что с ним циркуляция теплоносителя осуществляется по контуру.
Подключение - схема и инструкция.
Подключение коллектора теплого пола выполняется после того, как выполнена укладка труб для теплоносителя и вмонтирован коллекторный шкаф.
В зависимости от желания владельцев квартиры или дома, коллекторный шкаф врезается в стену или устанавливается иным образом, главное - чтобы он не создавал дискомфорта, но в то же время к нему должно быть обеспечено удобное подсоединение труб.
Рассматриваемая ниже схема подключения коллектора позволяет выполнить соединение между коллектором, трубами и котлом своими руками.
Подключение.
Согласно алгоритму, монтаж начинается с установки на коллектор запорных вентилей (кранов) вместе с термометром.
Гораздо удобнее приобрести коллекторный набор в укомплектованном виде, так как в его составе уже имеются запорные клапаны на всех имеющихся выходах контура, в том числе - подача и "Обратка".
Благодаря этому, не только облегчается установка коллектора теплого пола, подсоединение труб - теплоносителей, но и имеется возможность произвести отключение нужного контура, не влияя на работу остальных.
Коллекторы данного типа выпускают производители Valtec, Watts и Rehau.
Для соединения между собой коллекторов, кранов и труб - применяют компрессорные фитинги или специальные соединители, состоящие из латунной гайки, опорной втулки и зажимного кольца.
Не всегда соединяемые элементы оказываются одинакового диаметра, в таком случае - не обойтись без фитинга - переходника.
В самом простом варианте, конструкция представлена простым коллектором и запорными вентилями.
Таким образом, монтаж коллектора теплого пола в упрощенном виде выглядит следующим образом:
К коллектору, с помощью запорных кранов, подсоединяют трубы подачи и обратного хода;.
Коллектор подключают к трубам - теплоносителям системы "Теплый пол".
Вышеприведенная схема является упрощенным вариантом, который применяется очень редко из-за того, что здесь имеет место зависимость от отопительного котла - стоит уменьшить подачу теплоносителя, как тут же понижается нагрев пола.
Инструкция по подключению.
В современных полноценных контурах имеется регулировка коллектора теплого пола.
В них присутствуют следующие элементы:
Насосно - смесительный узел (или 3-ходовой смеситель);.
Воздухоотводчик;.
Сливной кран;.
Циркулярный насос, способствующий движению теплоносителя в системею.
Такая схема позволяет осуществить полный контроль функционирования системы.
Делаем своими руками.
Коллектор теплого пола своими руками - очень востребованная тема, что объясняется эффективностью и заслуженной популярностью напольных обогревателей данного типа.
Очень часто мастеров без опыта проведения таких работ отпугивает трудоемкость и сложность монтажа.
Самодельный коллектор для теплого пола должен отвечать конструктивным особенностям системы напольного обогревателя.
Самым дешевым самодельным вариантом считается коллектор, состоящий из запорных клапанов и не имеющий возможности регулировки.
Схема коллектора для теплого пола с подключением регулировочного клапана требует большего вложения средств, но зато - в каждой отдельно взятой ветви можно регулировать расход теплоносителя.
Иными словами, при необходимости, для каждой комнаты возможно производить корректировку равномерного обогрева.
В редких случаях, целесообразно пользоваться сервоприводами, как дополнением для клапанов, представляющих возможность автоматизировать процессы.
Устройство коллектора водяного пола в стандартном исполнении имеет в своем составе подающий и возвратный коллекторы.
Первый (другое название - напорный), с помощью микрометрических клапанов, перекрывает и открывает контур в определенные моменты.
Регулирующие клапаны обратного коллектора корректируют падение давления.
На практике - часто не удается добиться того, чтобы все контуры, в одинаковой мере, имели равную длину и нагрузку. Понятно, что из-за того, что трубы системы напольного отопления имеют разную длину - происходит неравномерный обогрев помещения. Возникает необходимость в балансировке подачи воды, реализуемой клапанами регулировки. Где купить и сколько стоит? Цена коллектора для теплого пола определяется видом материала, использованного при его изготовлении и количеством контуров. Советы_в_быту@m_Lifehack своими_руками@m_Lifehack.

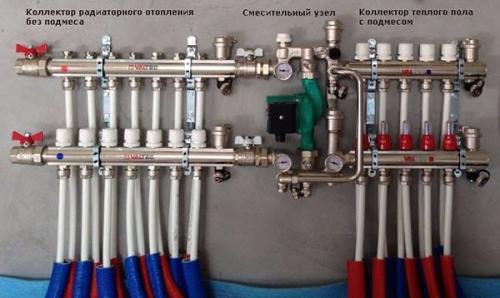

Рейтинг коллекторов для теплого пола. Коллектор для теплого пола - советы по выбору и монтажу.Рейтинг коллекторов для теплого пола. Коллектор для теплого пола - советы по выбору и монтажу.

Коллектор для теплого пола рейтинг производителей. Как работает коллектор и для чего он нужен?

Пример подключения коллектора теплого пола.

Конструкция используется для того, чтобы перемешивать теплоноситель, который поступает из различных контуров отопления. В дальнейшем устройство распределяет тепловой носитель по данным контурам. За счет смешивания температура жидкости выровняется. Поэтому температура в комнатах, которые отапливаются, будет стабильной.

Следует знать, что от правильности сборки коллекторной конструкции будет зависеть качество работы системы теплого пола.

Принцип функционирования отопительной системы заключается в следующем: горячий носитель тепла после прохождения по существующим контурам и трубам будет остывать, а под действием насосной конструкции или естественной циркуляции будет обратно поступать в коллектор. В данном элементе теплоноситель смешивается через обратную трубу. Пропорции горячего и охлажденного носителя тепла можно регулировать клапанами. Контроль температуры производится за счет специальных датчиков тепла и давления. Если отопительная система слишком протяженная или в доме нет возможности выполнить естественную циркуляцию, то в коллекторную конструкцию понадобится включить насос для циркуляции.

Стандартный коллектор состоит из следующих элементов:

Схема устройства водяного теплого пола.

  • двухходовой или трехходовой смесительный клапан;
  • запорные клапаны;
  • балансировочные клапаны;
  • датчик температуры;
  • манометр;
  • насос для циркуляции;
  • элемент для автоматического отвода воздуха;
  • фитинги;
  • тройники;
  • переходники;
  • ниппели.

Понадобятся и некоторые другие элементы для монтажа.

Конструкция функционирует следующим образом: если температура превышает определенное значение, то термоголовка закроет клапан, а горячий носитель тепла будет подаваться в небольшом количестве. В процессе остывания теплового носителя клапан будет подавать больше жидкости. Носитель тепла из обратной трубы подается непрерывным напором, а из трубы подачи — в случае необходимости. Следовательно, средняя температура жидкости будет оставаться на неизменном уровне.

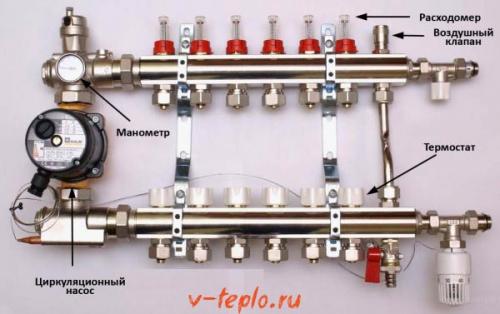

Коллектор для теплого пола. Схема коллектора

Схема коллектора для тёплого пола проста даже для обывателя. Её основные части – 2 элемента. Первый (подающий коллектор) распределяет нагретую воду по магистралям отопительной системы. Второй (возвратный коллектор) собирает остывшую жидкость и транспортирует её дальше по отопительной системе. Но в конструкции имеются и управляющие элементы. Они отвечают за регулировку температуры воды, давление в трубах и скорость прохождения теплоносителя по ним.

Коллектор для теплого пола. Схема коллектора

Элементы управления:

  • датчик температуры воды – показывает уровень нагрева в конкретный момент и устанавливается на входных и выходных патрубках системы;
  • центральный терморегулятор необходим для настройки уровня температуры. От регулятора в устройство поступают сведения о степени нагрева теплоносителя. Исходя из этих данных, происходит регулирование потоков холодной и горячей воды в системе;
  • сервоприводы – имеют схожие с терморегулятором функции, но имеют и дополнительную функцию, прибор отвечает за настройку потока теплоносителя;
  • расходометры – предоставляют ручное управление тёплого пола. Регулируют объём воды и позволяют следить за теплопотерями системы.

В комплекте коллектора для тёплого пола могут быть и такие компоненты: насос для циркуляции воды, воздухоотводчик (обеспечивает удаление воздуха и газов из отопительной системы).

Коллектор для теплого пола. Схема коллектора

Коллектор теплого пола в сборе с насосом. Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

  • циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

    Принцип работы циркуляционного насоса в коллекторном узле

  • узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

    Строение узла подмеса для теплых полов

  • распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

    Гребенка с расходометрами

  • воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

    Основные элементы коллектора теплого пола

  • метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

Видео 2016-9. Часть 5. Какой коллектор на теплый пол. Радиаторы. Как

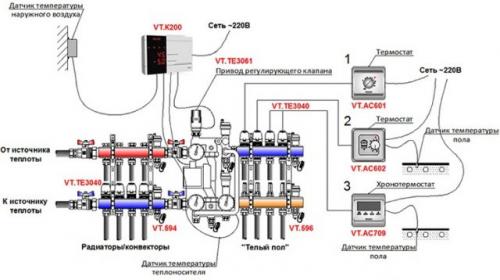

Обвязка коллектора теплого пола. Проектирование коллекторного узла

Упростить сборку гребенки поможет её предварительно составленная схема. Имея под рукой, даже любительский набросок, вы уже будете застрахованы от многих монтажных ошибок. А вот хорошо продуманная схема коллектора теплого пола, составленная профессионалом, должна уже учитывать целый ряд параметров и практических моментов. Наиболее важные среди них:

  • количество отопительных веток (петель);
  • определение характеристик потребляющих устройств – диаметр и метраж трубопроводов контуров, а также гидравлические потери в них;
  • тип котла отопления, его основные эксплуатационные возможности – тепловая производительность, мощность циркуляционного насоса, температура нагрева теплоносителя;
  • наличие в отопительной системе дополнительного оборудования – накопительного и демпферного баков, манометров, термометров, группы безопасности, гидрострелки и т.п.;
  • необходимость предусмотреть возможность масштабирования – подключения дополнительных контуров, усовершенствования системы управлении – установки на имеющиеся элементы контроля устройств автоматики, а также блоков, обеспечивающих удаленный доступ.

ВАЖНО! Профессиональная схема подключения коллектора теплого пола не просто дает представление о том, какой кран отвечает за определенный участок. Она позволяет разместить трубопроводы более упорядочено, а в дальнейшем облегчить настройку и управление системой отопления.

Обвязка коллектора теплого пола. Проектирование коллекторного узла

Рейтинг коллекторов для отопления. Осторожно, подделка! Выбираем коллекторы для отопления и водоснабжения

Рейтинг коллекторов для отопления. Осторожно, подделка! Выбираем коллекторы для отопления и водоснабжения

Залогом долгой и бесперебойной работы систем отопления и водоснабжения является не только правильный монтаж и эксплуатация, но также качество используемого оборудования и соединительной арматуры: коллекторов, фитингов и др. Сегодня на рынке появились производители и продавцы, предлагающие контрафактную продукцию известных брендов. Как отличить подделку?

Хромированный латунный коллектор с регулирующими вентилями на отводах серии MULTIFAR разработан специалистами завода FAR Rubinettterie S. p. A. (Италия) и запатентован в 1990 г. Сегодня FAR выпускает три типа коллекторов: с отводами с метрической резьбой М24?19, с отводами с трубной резьбой под плоскую прокладку и с отводами типа eurokonus.



Коллекторы MULTIFAR оказались популярны у потребителей и ряд недобросовестных производителей стали продавать поддельную продукцию под этой маркой. Обнаружив контрафактный товар, завод FAR Rubinettterie S. p. A. отправил несколько образцов на техническую экспертизу в ОАО «НИИ сантехники», которая подтвердила существенные их отличия от оригинальных коллекторов MULTIFAR.



КАК ОТЛИЧИТЬ ОРИГИНАЛЬНЫЙ КОЛЛЕКТОР MULTIFAR ОТ ПОДДЕЛКИ?







По результатам экспертизы УЭБиПК ГУ МВД России по Московской обл. было заведено уголовное дело по признакам состава преступления, предусмотренного ч. 3 ст. 180 УК РФ «Незаконное использование товарного знака». В ходе проведенных мероприятий была изъята крупная партия поддельных коллекторов FAR

Разница заключается в конструктивных решениях отдельных элементов коллекторов, в качестве отливки, в составе латуни. Оригинальные коллекторы FAR от некачественных подделок отличает:



1) Расточка каналов.

У оригинальных коллекторов FAR окончание канала отвода имеет форму конуса с углом 45°. У подделки расточка каналов отводов сделана резцом с почти плоским окончанием. Нередко проходные сечения неровные, а проходной канал полностью расточен вплоть до затворов вентилей.



2) Подъем затвора вентиля.

У поддельных коллекторов при полном открытии подъем затвора вентиля над седлом на 2 мм меньше, чем у оригинальных изделий. Из­за этого проходное сечение на входе в отвод со стороны вентиля получается значительно уже, что приводит к сильному гидравлическому сопротивлению и большой скорости истечения, вызывающей высокий уровень шума.



3) Регулирующая букса

Встречаются поддельные коллекторы, у которых регулирующая букса не вращается, то есть не работает. Обнаружить это можно только в процессе инсталляции, после монтажа регулирующих ручек.



4) Внешняя резьба на корпусе.

У оригинальных коллекторов FAR внешняя резьба на корпусе коническая, обеспечивающая более надежное соединение. На подделках резьба цилиндрическая.



Отличить оригинал от подделки можно и по индивидуальной упаковке. Нередко информация на этикетке контрафактного товара не соответствует действительности. Так, часто встречается неверная запись кода, в которой должен быть зашифрован тип коллектора, его диаметр и размер отводов, например 3823 134 вместо 3823 3412.



Отличить поддельный коллектор от оригинального поможет гарантия качества. Завод­производитель FAR Rubinettterie S. p. A., проставляя свою торговую марку на изделии, гарантирует его качество и длительную эксплуатацию. Так, завод FAR предоставляет, а компания «Терморос» (официальный представитель завода в РФ) поддерживает гарантию на изделия FAR из латуни на срок пять лет.



Очевидно, что распространители поддельных коллекторов MULTIFAR рассчитывают на визуальное восприятие покупателя и его неосведомленность о существующих марках и заводах­изготовителях. Контрафактная продукция, как правило, стоит дешевле оригинальной и потребители в попытках сэкономить лишают себя не только гарантии производителя, но и подвергают существенному риску свое жилье. Некачественные изделия могут служить причиной серьезных поломок и аварий в системах отопления и водоснабжения.



Покупать оригинальную продукцию завода FAR Rubinettterie S. p. A. следует только у сертифицированных продавцов арматуры FAR, список которых размещен на сайте termoros.com.
