Как сделать проход вентиляции и дымохода через кровлю.

Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных узлов примыканий - проход технологических трубопроводов для дымохода и вентиляции через кровлю. Не зря для этого было перепробовано множество способов, лучшими из которых мы поделимся с вами.
Стропильные системы и конфигурации дымоходов.

Проход дымохода через кровлю может выполняться практически при любых наклонах ската за исключением пирамидальных и складчатых крыш с углом более 70\xB0. Ограничения накладываются по большей части распространенными формами и типоразмерами специальной фурнитуры для изоляции - крышной разделки дымохода.
Выход трубы на кровлю должен быть расположен на плоском скате, на удалении от ребер и ендов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и подкладку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.
В том случае, если вентканалы могут проводиться сквозь кровлю с минимальным слоем обкладки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции от пирога кровли. Мы коснемся этого вопроса позже, пока же нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через кровлю можно провести сложенный из кирпича колодец, он имеет наиболее подходящую геометрию. В одном колодце можно группировать и трубы вентиляции, и дымоходный канал.
Круглый проход также возможен, но для дымохода в этом случае потребуется обсадочная труба, диаметром на 350-400 мм больше дымоходной. Возникают трудности ее закрепления в пироге кровли, к тому же не каждая крышная разделка имеет достаточно широкую манжету.
Место размещения: что нужно знать.
Оптимально, если вы сооружаете стропильную систему при уже смонтированных колодцах и трубопроводах, однако последовательность работ может быть вынужденно изменена.
Только в том случае, если каналы уже смонтированы, остается только правильно скомпоновать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50-70 мм, от дымоходов их следует удалять на 200-250 мм. В отопительный период тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усушку древесины и ее коробление. Меняйте шаг установки стропил и не бойтесь располагать пары ферм ближе проектного расстояния.
Размещать дымоход лучше в 15-20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с герметизацией верхней части разделки. Решайте сами, как это реализовать: строить колодец как можно ближе к коньку или сделать скаты крыши неравными и сводить их прямо над дымоходом.
Разгрузка кровли.
Таким образом, если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40-50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5-6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.
С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах - выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.

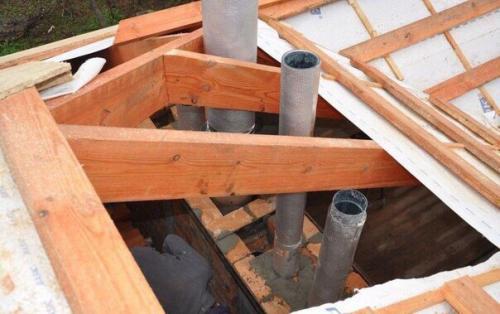

Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.
Вырезаем проем в кровле.
Таким образом, если возведение стропильной системы и остальные этапы монтажа выполняются при выложенном колодце или трубах, проем формируется по мере сборки крыши, что в большинстве случаев трудностей не вызывает. В том случае, если же нужно вырезать проем в уже готовой кровле, следует соблюдать определенный порядок действий:
Разгружается кровля и устанавливаются все необходимые перемычки.
Перемычки, формирующие карман для теплоизоляции, устанавливаются на удалении от труб вентиляции, равном толщине теплоизоляции кровли.

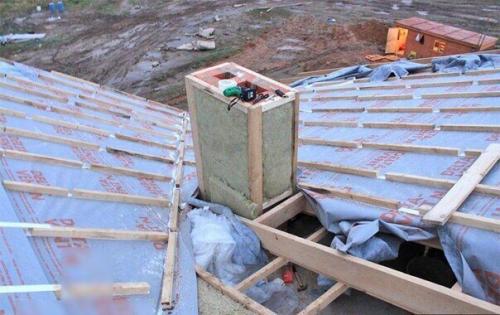

Стенки короба для не обложенных дымоходных труб устанавливаются с отступом в 200-250 мм. Для кирпичных колодцев и утепленных сэндвич - труб обкладка выполняется аналогично вентиляционным.
На обрешетку с помощью отвеса переносится профиль сквозного проема по форме трубы или колодца.
Лишь в том случае, если покрытие кровли малоустойчиво к высоким температурам, его вырезают точно по периметру кармана.
Почти любое покрытие хорошо режется электрическим лобзиком или сабельной пилой, если предварительно прикрутить к нему вырезаемые фрагменты обрешетки.
Отступ от стенок кармана позволяет резать покрытие изнутри, если же вырезка ведется по периметру, можно перенести разметку на улицу с помощью сквозных отверстий в ключевых точках.
В итоге кровля готова к установке трубы или дальнейшей защите от влаги и утечек тепла. Конкретный метод обустройства проходного канала зависит от его типа.
Вентканалы, разделки и манжеты для них.
Вентиляционные проходы для холодного чердачного помещения могут вовсе не утепляться, достаточно проделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или мансарды, нарушение баланса температур может привести к образованию конденсата. По этой причине вокруг трубы требуется укладка небольшого пояса из влагостойкого материала вроде ППС или ппу. Пояс разрезается на две равные части и вкладывается в карман по обе стороны от трубы с закреплением на монтажную пену. Ей же нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее аналогичным способом и расположив перпендикулярно утеплителю.
С лицевой стороны кровли устанавливается крышная разделка под соответствующий диаметр трубы и угол наклона ската. Большинство из них монтируется поверх кровли, некоторые могут потребовать простой подрезки покрытия и уплотнения герметиком.
Обкладка дымоходной трубы - делаем безопасно.

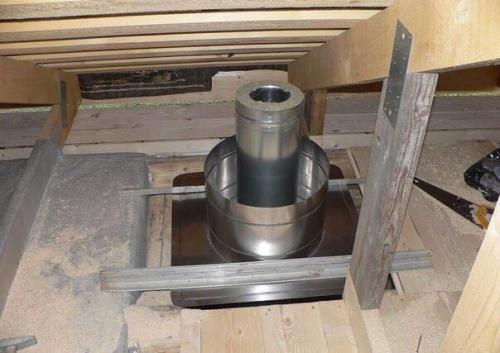

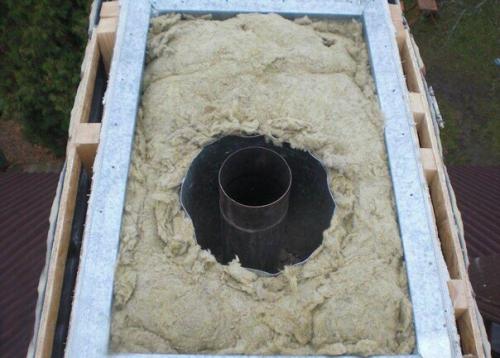

После установки дымоходных труб просвет в проеме подбивается снизу мелкой стальной сеткой. Лишь в том случае, если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образуя обсадную гильзу. Можно избежать этого этапа, заполнив теплоизоляцией весь карман, но так уйдет больше материала: изолятор нужно набивать плотно. Для обкладки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м 3.
Преимущество обсадной гильзы - ровное и аккуратное овальное отверстие в кровле, удобное для закладки изоляции и плотно накрываемое разделкой. Для круглых дымоходов используются разделки из оцинкованной стали.

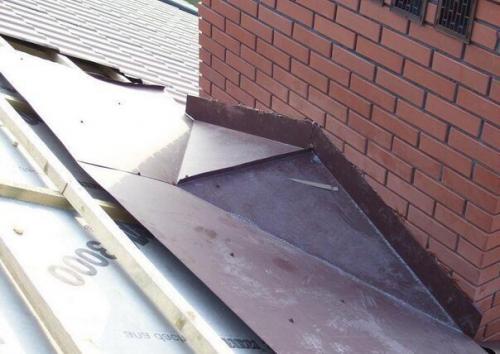

Колодцы прямоугольной формы следует облагораживать с внешней стороны с помощью сборных фартуков. Достаточно распространены специальные футляры для дымоходов разной формы, их основная задача - препятствовать попаданию косого дождя в место примыкания горловины к колодцу. Советы_в_быту@m_Lifehack.
