Как правильно соединять провода.

Как правильно соединять провода? Простой вопрос, но не многие знают элементарные правила скрутки, спайки или сварки электрических проводов. В статье мы подробно основные варианты надежных соединений рассмотрели. Эти простые советы помогут начинающим электрикам не делать элементарных ощибок при монтаже электрической проводки. В конце статьи есть таблица совместимости материалов.

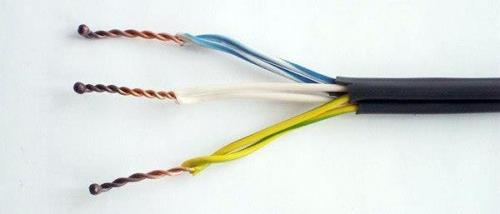

Скрутка проводов.

Скрутка - это основной вид соединения проводов. Другое дело, что скрутка - это еще не законченное соединение. Для того, чтобы скрутка обеспечивала надежный контакт, ее необходимо либо запаять, либо обжать или обварить. Хотя, если нужно сделать времянку (временную электропроводку или освещение), то будет более чем достаточным соединение проводов посредством простой скрутки. В жко, когда постоянная электропроводка выполнена небрежно и без обработки скруток, говорят - сделано на соплях.
Сколько может прослужить соединение проводов посредством простой скрутки, сказать сложно. Все зависит от условий эксплуатации (температура, влажность) и от нагрузок, т. е. токов, которые проходят через скрутку. Это могут быть месяцы, годы, десятки лет. Причина ненадежности этого вида соединения - окисление проводов и, как следствие, плохой контакт. Последствие - скрутка начинает греться, изоляция на ней плавится, что становится причиной короткого замыкания. Кроме того, плохой контакт может стать причиной поломки электрооборудования (эффект искрения необработанной скрутки.
Скрутка при помощи плоскогубцев выполняется. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается. Ограничение по количеству проводов в скрутке существует. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров. Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2, 5 кв. Мм, либо до 12 проводов сечением 1, 5 кв. Мм.
Пайка проводов.
Пайка в электромонтаже - это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода. Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.
Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать. Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра. Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.
Для пайки нам потребуется паяльник мощностью 100 ватт и припой с канифолью. Включаем паяльник, даем ему несколько минут разогреться, прикладываем к месту пайки и подносим под жало припой.

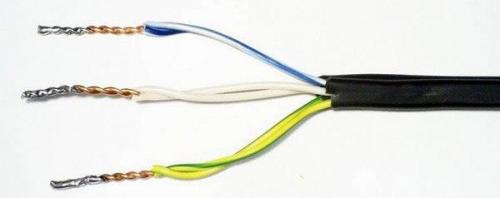

Сварка проводов.
Не менее популярным способом обработки скруток является сварка. В массовом строительстве все скрутки в распределительных коробках именно свариваются. Причина популярности этого метода - быстрота и дешевизна. Сварка проводов занимает существенно меньше времени, чем пайка. Для сварки потребуется трансформатор мощностью от 500 ватт, напряжением 36 вольт или сварочный аппарат с угольным электродом.
Рекомендуется, конечно же, использовать именно сварочный аппарат - на нем можно выставить оптимальный для сварки ток. Для сварки прикладываем провод "Масса" к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней. На сегодняшний день сварка проводов - это одно из требований ГПН (гос. Пож. Надзор.

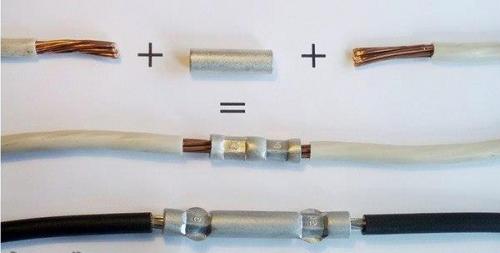

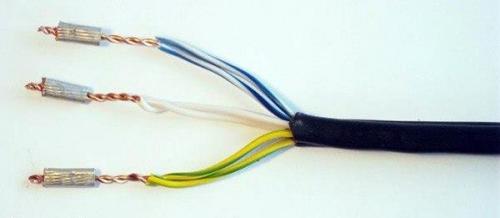

Соединение опрессовкой.
Опрессовка - это соединения проводов путем обжатия соединительной гильзы жил. Гильза обжимается при помощи специального инструмента - пресс - клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов - медь, алюминий, луженая медь.
Данный способ является одним из наиболее надежных.

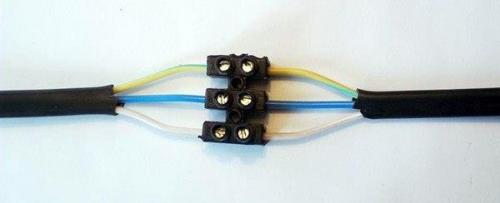

Соединение проводов через клеммную колодку.
В электромонтаже клеммные колодки применяются, прежде всего, для подключения светильников и различных электроприборов. Клеммные колодки при ремонтных работах незаменимы.
Существенный недостаток этого вида соединений то, что большинство продаваемых клеммных колодок очень низкого качества, а, следовательно, ненадежны. Некачественная клеммная колодка может лопнуть при затяжке (резьба), что становится причиной плохого контакта. Последствия могут быть самыми разными.
Более дорогие и более надёжные клеммные колодки используются в распределительных шкафах, боксах.

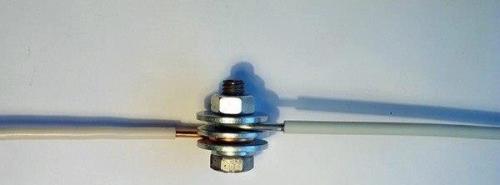

Болтовые соединения.
Болтовые соединения на практике нечасто встречаются. Тем не менее, такой вид соединения достаточно надежен, может выдерживать большие токи.
И на всякий случай стоит помнить и об этом способе соединения проводов. Таким способом можно соединять медный и алюминиевый провода, проложив между проводами шайбу.
Самозажимные соединения.

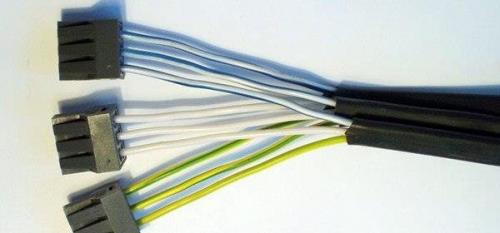

Довольно популярен метод соединения проводов при помощи самозажимных клеммных колодок.
Основное его преимущество - не требуется особых навыков, все до примитивности просто. Зачищаешь провод и засовываешь его в самозажимную колодку. Контакт вполне надежный получается.
Недостаток такого вида соединения, как и в случае с винтовыми колодками - ограничение по максимальному току. В том случае, если вы планируете использовать самозажимные колодки в цепях с мощным электрооборудованием, рекомендую узнать их технические характеристики, подходят ли они для ваших целей. Другой недостаток в том, что не любые самозажимные колодки подходят для соединения многожильных проводов.
Наиболее популярны самозажимные колодки фирмы Wago. Максимальный ток для большинства колодок этой фирмы составляет более 32A, этого вполне достаточно для бытовых нагрузок.

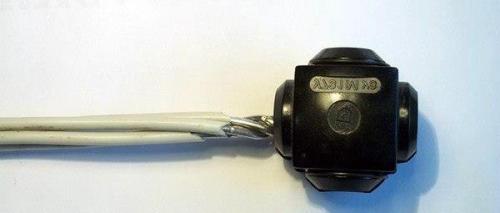

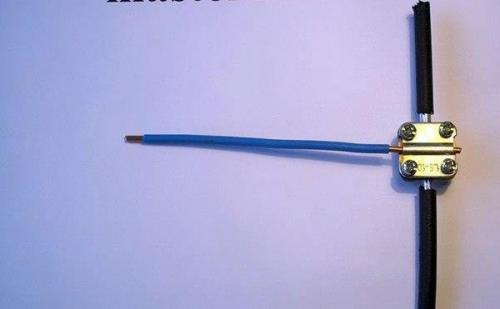

Соединение проводов при помощи кабельных сжимов.
Соединительный сжим предназначен для соединений (ответвлений) линий кабелей и проводов. Причем для ответвления не требуется разрезания магистрального проводника. Этот вид соединения проводов применяется повсеместно, его можно увидеть практически в любом подъездном электрощите. Как правило, кабельные сжимы применяются для соединения (ответвления) проводов сечением от 10 кв мм.
В простонародии кабельный сжим прозвали орехом. Так что можно услышать о соединении через орех.
Практика применения доказала 100% надежность данного Вида соединения. Помимо прямого назначения кабельный сжим можно использовать в качестве опрессовки для скруток.
Почему нельзя соединять алюминиевый и медный провод скруткой.
Причины аж две, но сводятся они в итоге к одному следствию - со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.
Первая причина - окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
Вторая причина - ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Формула для расчёта сечения проводника:
S = (3, 14 х D2) /4.
Где:
S - площадь круга (сечения), а D - диаметр проводника.
Для многопроволочного проводника (неверно многожильный) сечение равно сечению одной проволоки, умноженному на их число.
Кроме того, алюминий и медь являются несовместимыми материалами (оксидная плёнка, разное тепловое расширение. А потому, что образуют гальваническую пару, что приводит к повышенной коррозии. Советы_в_быту@m_Lifehack своими_руками@m_Lifehack.
