Быстрая печать электропроводящими чернилами.

Современные технологии вроде программного обеспечения, 3D-печати и чпу - фрезерования заметно упростили, ускорили и удешевили процесс прототипирования разного рода систем и объектов. Однако электроплаты до сих пор исключением оставались.

Впрочем, компания Voltera утверждает, что ей удалось создать недорогую систему, которая делает прототип электроплаты всего за пару шагов. Имя этой системы - V - One, в данный момент она собирает деньги на Kickstarter.

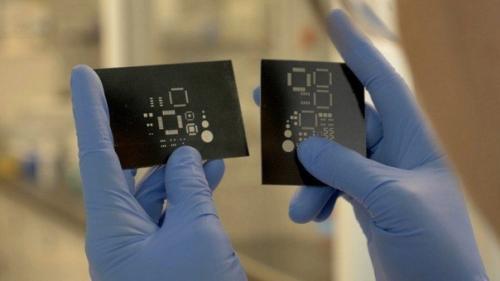

По словам членов команды, Voltera V - One - это первый в мире принтер, печатающий электропроводящими чернилами двуслойные платы. Кроме того, утверждается, что Voltera V - One может печатать на стандартной для индустрии подложке из стеклотекстолита FR4 - огнестойкого полимерного материала на основе эпоксидной смолы, армированной стеклотканью.

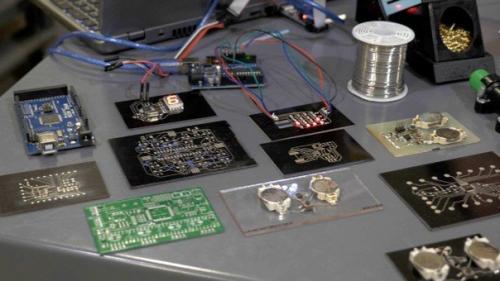

Процесс быстр и прост: нужно положить на печатную платформу пустую подложку, загрузить в принтер проектные файлы и нажать на кнопку печати. При этом печать стандартной платы Arduino занимает от 15 до 20 минут плюс полчаса на высыхание чернил. Впрочем, создатели признаются, что время печати может сильно разниться в зависимости от размера и сложности проекта.

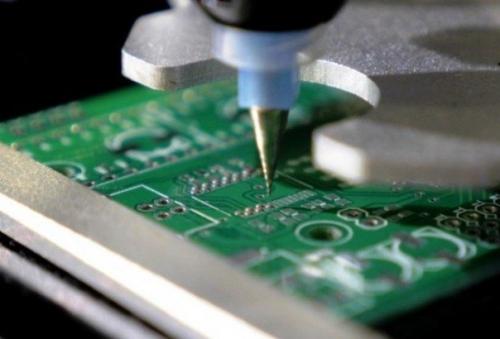

Печать осуществляется за счет двух съемных печатающих головок: одна содержит чернила, а другая - жидкую изоляционную субстанцию. Сначала печатается первый слой. Потом встроенная программа, опираясь на проектные файлы, определяет, где рисунки двух слоев пересекаются. Далее чернильная головка заменяется на изоляционную, и та накладывает в нужных участках первого слоя изоляционные бляшки. После этого головки снова меняются, и принтер печатает второй электропроводящий слой.

Важной особенностью V - One является то, что он автоматически размещает припойную пасту на контактных площадках, к которым присоединяются компоненты платы, а затем делает твердой эту пасту, впекая ее в подложку. Утверждается, что эта функция будет экономить владельцу прибора много времени и денег.

Что касается программного обеспечения, то команда решила снабдить свой прибор поддержкой файлов популярного "Электроплатного" формата Gerber, а при выходе V - One на рынок надеется включить в список поддерживаемого по такие программы, как Cadsoft Eagle, Altium Circuitmaker, Upverter и Kicad.
