Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.

04.11.2015 в 14:29
Содержание
  1. Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.
  2. Жучок для прослушки своими руками-схема для начинающих.
  3. Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?
  4. Жучки для прослушки на одежду. Миниатюрный жучок в одежду для скрытого прослушивания
  5. Жучок для отслеживания местоположения человека. Как пользоваться GPS-жучком
  6. Видео КАК СДЕЛАТЬ РАДИО ЖУЧОК НА 400 МЕТРОВ (ПРОСЛУШКА)
  7. Жучок для слежки за человеком. Жучки для слежки — сам себе детектив
  8. Мощный радиожучок своими руками. Мощный радиожучок своими руками
  9. Жучки для прослушки. Схема FM — жучка для прослушки

Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.

Мы рассмотрим, как сделать простой жучок для прослушки своими руками. Простой жучок может использоваться не только для шпионажа, но и, например, для прослушивания помещения, в котором спит маленький ребенок. Схема жучка для прослушки упрощена до максимально простой сборки и имеет минимум деталей. Но наряду с простотой жучок обладает дальностью передачи до 100 м. ниже приведена сама схема жучка. Все радиодетали распространенные и их необязательно покупать в радиомагазин

На данный момент существует большое количество различных методов получить информацию. Есть один негласный способ. Речь идет о подслушивающих устройствах. В статье опишем, какие бывают жучки для прослушки и как именно их использовать. https://science.ru-land.com/stati/kak-sdelat-prostoy-zhuchok-dlya-proslushki-svoimi-rukami
Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.. Микрофон можно из китайского магнитофона достать. Обратите внимание, что микрофон имеет полярность, плюс микрофона подключается сверху по схеме. Транзистор C3013 можно из того же магнитофона или приемника взять. Также можно применить его российский аналог КТ 368. Конденсаторы оттуда же берем. Катушка L1 наматывается медным проводом покрытым лаком диаметром 0, 3. 0, 5 мм. Наматывается она на цилиндрическую оправку диаметром 3 мм, на нее необходимо намотать 10 витков. Для уменьшения размеров элемент купить лучше. Антенна может быть изготовлена из того же провода, что и катушка. Длина антенны должна быть не менее 30 см. После сбора необходимых деталей можно приступать к их монтажу. Для монтажа деталей используется двухсторонняя печатная плата 2 х 3 см. Для получения дорожек плату не обязательно травить, прорези можно сделать резцом.

Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.Наладка жучка для прослушки.

Жучок для прослушки своими руками. Как сделать простой жучок для прослушки своими руками.Наладка жучка сводится к выставлению рабочей частоты. Для начала прокручиваем радиоприемник в FM - диапазоне и пытаемся поймать свой голос. В том случае, если не получается, раздвигаем витки катушки и ловим снова. При раздвигании витков частота передатчика увеличивается. Лишь в том случае, если частота передатчика совпадает с частотой радиостанции, необходимо сдвинуть ее в большую или меньшую сторону.

Жучок для прослушки своими руками-схема для начинающих.

Составил для вас инструкцию о том, как собрать жучок своими руками. Данная схема жучка собирается не сложно, состоит из доступных деталей и питается от кроны на 9 вольт. Радиус действия от 200 и более, всё зависит от используемого транзистора. Схему нашел на американском сайте, полностью рабочая и эффективная, проверенно!

Схема Жучка

Список деталей:

Резисторы:

  • 1 мОм —      1 шт.
  • 100 кОм — 1 шт.
  • 10 кОм —    3 шт.
  • 1 кОм —      1 шт.
  • 100 Ом —   1 шт.

Конденсаторы:

  • 40 пФ —   1 шт. (Подстроечный конденсатор)
  • 100 нФ — 2 шт.
  • 10 пФ —   1 шт.
  • 4  пФ —    1 шт.

Транзисторы:

  • 2N3904 — 2 шт. (Подходит 2N2222)

Разное:

  • Катушка L1, 7-8 витков, медный провода Д 0,5-0,7 мм.
  • Болт 1/4 дюйма
  • Провод в изоляции для антенны 15-20 см.
  • Электретный микрофон

Жучок для прослушки своими руками-схема для начинающих.

Расположение деталей на плате:

Жучок для прослушки своими руками-схема для начинающих.

Для начала, скачайте архив с печаткой и изготовьте плату жука. Затем припаяйте все детали на свои места, как показано на фото выше. Архив можно скачать по ссылке в конце статьи.

Жучок для прослушки своими руками-схема для начинающих.

Изготовления катушки:

Теперь нужно изготовить катушку. Для этого возьмите болт и по резьбе намотайте 7-8 витков медного провода, диаметром 0,5-0,7 мм, затем скрутите с болта готовую катушку и припаяйте её на плату.

Катушка на своём месте и наш жук почти готов, осталось только разобраться с питанием. Для удобства использования жука, я предлагая установить его прям на батарейку (крону). Для этого нам понадобится две кроны, одну можно взять отработавшую, из неё нужно будет извлечь клейму питания и припаять к ней провода от платы. Как это сделать, смотрите ниже. Вторая крона, будет питать нашу схему и служить подставкой для жука.

Установка клеймы питания:

Для начала, возьмите крону и пассатижами, аккуратно снимите металлическое покрытие и вытащите клейму.

Жучок для прослушки своими руками-схема для начинающих.

Теперь припаиваем короткие кусочки провода к клейме.

Жучок для прослушки своими руками-схема для начинающих.

Изолируем места припоя изолентой.

Жучок для прослушки своими руками-схема для начинающих.

Теперь нужно припаять клейму к плате. Сначала припаяйте минус, затем аккуратно выверните клейму, прижав её к дну платы и припаяйте плюс.

Жучок для прослушки своими руками-схема для начинающих.

Ну и берём пистолет с клеем или клей для него и приклеиваем клейму к плате. Наш жучок готов!

Жучок для прослушки своими руками-схема для начинающих.

Настройка радио жучка:

Для настройки жука возьмите приёмник и настройте его на частоту в приделах 87-108 MHz. Установите жука на крону, не трогая катушку, отвёрткой потихоньку крутите подстроечный конденсатор пока не услышите обратную связь от радиоприёмника в виде тонального звукового сигнала. Кстати жук ловится и на радио мобильного телефона, у меня даже авто поиск его находит, так что попробуйте первым делом этот вариант. При настройки, жук и приёмник должны быть рядом, как настроитесь на звук, отдалите их друг от друга. Всё, жук полностью готов и настроим!

Жучок для прослушки своими руками-схема для начинающих.

Жучок для прослушки своими руками-схема для начинающих.

На этом всё, не забываем поделиться записью, соц кнопки и архив с печаткой, находится ниже.

ВНИМАНИЕ! Данный материал опубликован исключительно в ознакомительных целях! Автор ни в коем случае не призывает изготавливать данный прибор, так как это запрещено законодательством РФ. За изготовления вами прибора, автор ответственности не несёт!!!

  Все детали можно купить на AliExpress за копейки
  • 2N3904 — 100 шт.
  • 2N2222 — 100 шт.
  • Конденсаторы подстроечные 20pf
  • Конденсатор подстроечные 40pf
  • Конденсаторы керамические —  300 шт.  | 1000 шт.
  • Резисторы —  300 шт.  | 600 шт.

Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?

Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?

Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?

Жучки для прослушки мобильного телефона своими руками. Как сделать прослушивание телефона?

Здравствуйте, уважаемый читатель моего персонального блога! В представленной ниже статье приводятся интересные материалы о том, как сделать прослушку мобильного телефона. Информация основывается на моём личном опыте. В первую очередь, она будет полезной для людей, которые хотят защитить данные в своём смартфоне от несанкционированного доступа третьими лицами. В конце материала вы найдёте ссылку на интересное

Изучать прослушку мобильного телефона, сделать которую предлагается на многих сайтах Интернета, я начал с рассмотрения деятельности правоохранительных органов и спецслужб разных стран мира. Как они осуществляют слежку за нужным гражданином? Очень просто, необходимое оборудование изначально имеется в дата-центре мобильного оператора, поэтому доступ к записям можно получить сразу после решения суда. Или включить мониторинг разговоров на будущее. Обычный человек доступа к таким возможностям, безусловно, не получит.

А что сделают злоумышленники? Я пересмотрел массу софта, направленного именно на взлом чужих телефонов, перехват социальных переписок и голосового общения. Ничего работающего найти так и не удалось. Много вирусов и лохотроном, а некоторые программы попросту отказывались запускаться. Затем на глаза попался интересный сервис из двух элементов, который позволяет копировать данные из смартфона. Напрямую прослушивать мобильный телефон через него нельзя, но не всё так просто. Представьте сами, что аналогичную программу (не имеет значения – какую именно!) кто-то установит в ваш смартфон!

Поэтому наилучший совет, который можно дать в такой ситуации – будьте внимательнее. Не оставляйте мобильник без присмотра. Не давайте его для звонков людям, которым не доверяете. Также внимательно относитесь к сайтам, которые посещаете через мобильные браузеры. Там могут попадаться трояны и вирусы. Тогда никто и не узнает, как сделать прослушивание мобильного телефона!

Ниже в видеоролике я расскажу о том, как устанавливать и настраивать софт для резервного копирования, описанный выше. Но помните, что ставить подобный софт в чужие мобильники не следует! Это нарушает права и свободы пользователя, да и попросту не понравится владельцу устройства.

Жучки для прослушки на одежду. Миниатюрный жучок в одежду для скрытого прослушивания

У нас вы можете купить микро жучок максимально маленьких размеров, специально разработанный для работников профессиональной отрасли детективов, журналистов и частных клиентов, которые ищут для работы эффективное и качественное шпионское оборудование. Небольшой размер и отличное качество звука являются основными преимуществами радиопередатчика. Встроенный микрофон улавливает звуки в диапазоне 5-7 метров, а специальный усилитель звука позволит прослушивать разговоры и шепот в соседней комнате ясно и без искажений. Такая точность связана с использованием высококачественных компонентов, таких как чувствительный микрофон и аудио усилитель. Мы рекомендуем для приема радиосигнала портативную рацию, имеющуюся в нашем магазине. Сигнал, передаваемый, микро жучком имеет дальность до 250 метров, но в плотно застроенном районе эффективность передачи может достигать 100-200 метров. Радиопередача работает в диапазоне длинных волн 400-470MHz и стабилизируется кварцевым резонатором, что позволит во время активного использования не беспокоиться о настройке устройства. Кроме того, диапазон частот, отличается от тех, которые используют стандартные радиоприемники. Таким образом, нет никакой опасности, что посторонний человек услышит передачу радиосигнала. Прибор снабжен прочным обрезиненным корпусом, что позволит комфортно установить и замаскировать жучок в одежду или любой комнате, а также  кошельке, или пачке сигарет. На сайте имеются необходимые приспособления для полноценной работы с устройством.

Жучок для отслеживания местоположения человека. Как пользоваться GPS-жучком

GPS-жучок представляет собой симбиоз двух систем:

  • устройства спутникового позиционирования;
  • сотовой связи на платформе GSM.

У каждой из систем своя функция. GPS-модуль в режиме реального времени отслеживает своё местоположение и преобразует полученные данные в географические координаты: широту и долготу. Блок сотовой связи по запросу предоставляет эти координаты на стороннее мобильное устройство, телефонный номер которого заранее вводится в память жучка. Для этого жучок для отслеживания местоположения снабжён слотом для SIM-карты.

Получать координаты на смартфон с жучка (ещё такие устройства называют трекерами) можно несколькими способами, в зависимости от устройства трекера или предпочтений владельца. Чаще всего на номер SIM-карты жучка просто отправляется пустая СМС, или делается «холостой» звонок. В ответ на мобильное устройство приходит СМС с координатами маячка.

Жучок для отслеживания местоположения человека. Как пользоваться GPS-жучком

Более продвинутым способом является использование специальных мобильных приложений. Способ несколько сложнее, зато местоположение объекта видно сразу на интерактивной карте. При необходимости все перемещения человека или предмета, носителя трекера, можно отслеживать в режиме онлайн.

Видео КАК СДЕЛАТЬ РАДИО ЖУЧОК НА 400 МЕТРОВ (ПРОСЛУШКА)

Жучок для слежки за человеком. Жучки для слежки — сам себе детектив

Что мы представляем себе, когда слышим слово «слежка»? Уверенного в себе детектива, преследующего незадачливого, ничего не подозревающего преступника или адреналиновую погоню за автомобилем по узким городским улицам? На самом деле, в слежке нет ничего особенного, тем более, когда речь идет о безопасности вашего имущества или близких людей. Следить за их передвижениями, используя жучки для слежки, — всего лишь мера предосторожности, не более того.

Если же вы решите поиграть в детектива и проследить за посторонним человеком из интереса, без особой надобности, лучше от этой идеи отказаться. Мало того, что это не совсем этично, так это еще и не всегда законно.

Как можно использовать жучки для слежки?

Чаще всего, устройства дистанционного слежения используются в качестве превентивных мер против злоумышленников, покушающихся на вашу собственность. Куда и зачем можно установить жучки для слежки?

  1. Спрячьте устройство на свой велосипед или мотоцикл. Из-за сравнительно небольших габаритов такие легкие транспортные средства проще всего украсть, не пользуясь при этом дополнительными средствами взлома. Если жучок для слежки будет установлен на вашем байке, вы всегда сможете найти его, используя возможности самого устройства и сотового телефона, к которому он подключен.
  2. Установите прибор в автомобиль, спрятав его под сидение или незаметно прикрепив на панели управления. Даже если автомобильные воры решат украсть ваше движимое имущество, далеко на нем уехать они просто не успеют. Вы не только сможете отследить, куда именно направились угонщики на вашей машине, но и сдать злоумышленников полиции.
  3. Если в вашей семье есть маленькие дети или пожилые родственники, за которыми требуется дополнительный контроль, подарите им жучки для слежки. Так вы всегда сможете видеть, где именно они находятся, а функция «тревожной кнопки», встроенная в устройство, поможет оперативно сориентироваться в случае опасности.
  4. Вы — удачливый владелец логистической компании и имеете внушительный автопарк? Потратьтесь на приобретение жучков для слежки для каждого автомобиля. Гарантируем, что вы забудете о лишних расходах на бензин и неоправданных временных потерях! Ваши водители больше не смогут устраивать себе незапланированные перерывы или ездить на служебных машинах по личным делам.
  5. Жучок для слежки пригодится даже тем, кто регулярно отпускает на самостоятельную прогулку своих домашних любимцев. Если на ошейнике вашей собаки будет закреплен этот прибор, вы сможете не волноваться о том, где именно пропадает питомец, когда вы выпускаете его за дверь.

Мощный радиожучок своими руками. Мощный радиожучок своими руками

Такой радиожучок может быть использован для профессиональной прослушки конкретных помещений. Мощность такого радиопередатчика довольно высокая, что позволяет передавать сигнал на расстояние до 500 метров . Устройство также имеет дополнительный усилитель, который повышает чувствительность микрофона до 5 метров . Жук работает в диапазоне ФМ и ловится практически любым приемником (даже на цифровые приемники). В моем случае, жучок показывает 450-500 метров чистой дистанции, но по прямой видимости. В качестве приемника использовался ФМ приемник мобильного телефона. Для того чтобы изготовить радиожучок своими руками понадобятся:

Микрофон — подойдет практически любой электретный микрофон. Такие микрофоны можно найти в гарнитуре мобильного телефона, в диктофонах, в самих мобильниках или в китайских бытовых магнитофонах.

Питание — крона на 9 Вольт, хотя можно использовать любые источники постоянного тока с напряжением 3-12Вольт. Не, в коем случае не нужно использовать блоки питания.

Жучок ловится на частотах 96-98мГц , но частота может отклониться от указанной частоты на 1-2мГц.

Основные части устройства:

  • Микрофонный усилитель;
  • Передатчик;
  • УВЧ.

Мощный радиожучок своими руками. Мощный радиожучок своими руками

Схема радиожучка

Передатчик выполнен всего на одном транзисторе. В нашем случае использован недорогой КТ368. Схема, как всегда — емкостная трехточка.

УВЧ (усилитель высокой частоты) — предназначен для усиления генерируемого сигнала. Именно благодаря этой части, радиожучок имеет такой большой радиус действия. УВЧ можно исключить, а антенну напрямую подключить к коллектору транзистора передатчика, но в таком случае дальность действия будет снижена до 100 метров.

Мощный радиожучок своими руками. Мощный радиожучок своими руками

В данном случае была использована макетная плата, монтаж выполнен с двух сторон.

Контур может быть намотан на каркасе с диаметром 5-8мм, состоит из 5-6 витков, провод для намотки использован 0,7-1,2мм.

Устройство имеет достаточно компактные размеры. Транзистор УВЧ может быть заменен более мощным, это увеличит ток потребления схемы, а с ним и мощность в целом.

Мощный радиожучок своими руками. Мощный радиожучок своими руками

Антенна — можно использовать кусок многожильного провода (с изоляцией). Длина провода 30 см. Можно также применить спиральную антенну. Она состоит из 80 витков и намотана на оправе 2-3мм (паста от шариковой ручки).

Настройка на нужную рабочую частоту делается вращением подстроечного конденсатора на 20пик.

Как видите, сделать радиожучок своими руками особой сложности не представляет, главное обзавестись необходимыми деталями и следовать представленным советам.

Жучки для прослушки. Схема FM — жучка для прослушки

Подслушивать нехорошо. Но бывают ситуации, когда необходимо знать, что происходит в комнате маленького ребенка или на занятиях в школе. Для этого требуется самодельная прослушка, использующая наиболее актуальный способ передачи информации — обычные радиоволны.

    Самодельный FM жучок

    Необходимое приспособление можно приобрести в магазине или заказать на интернет-сайте. Но качественное устройство будет дорого стоить, а дешевый китайский товар быстро выйдет из строя. Поэтому практичнее и дешевле сделать жучка для прослушки своими руками.

    Жучки для прослушки. Схема FM — жучка для прослушки

    Это вполне достижимо. Потребуется немного смекалки и умения, а также недорогие комплектующие и схема простого жучка для прослушки. Подходящие детали необязательно покупать в магазине, вполне подойдут старые, выпаянные из электронной аппаратуры.

    Очень интересен миниатюрный девайс для сдачи экзаменов. Собрать его может даже новичок. Он состоит из микронаушника и передатчика.

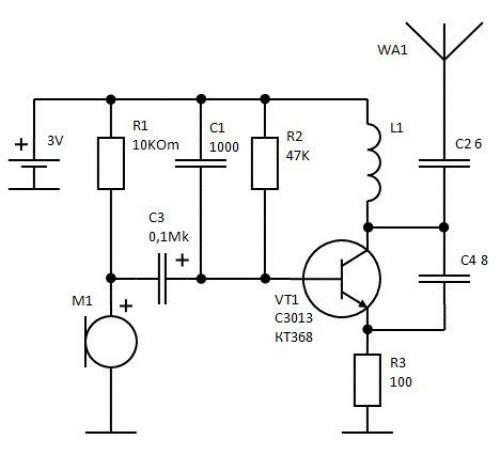

    Ниже представлена рабочая схема жучка для прослушивания, сделанного своими руками:

    1. Передатчик
    2. Микронаушник.

    Жучки для прослушки. Схема FM — жучка для прослушки

    Схема элементарного жучка для прослушивания

    Достоинство этого девайса в его миниатюрности. Наушник, вставленный в ухо, совершенно не заметен со стороны. Радиус действия устройства — не менее 100 метров

    Вот более сложная схема радио жучка для прослушки от батарейки в 1.5 V и дальностью передачи не менее 100 метров.

    Жучки для прослушки. Схема FM — жучка для прослушки

    Схема радиожучка с радиусом действия до 400 метров

    Нужно обратить внимание на одну отличительную черту плана — импульс к антенне подается от электрода биполярного транзистора, что позволяет стабилизировать рабочую частоту устройства.

    Собираем радиозакладку

    Получается небольшая и несложная в изготовлении самодельная прослушка, которую легко спрятать в незаметном месте. Однако у этой модели есть небольшой недостаток — антенна длиной 50 см. Это не совсем удобно, если требуется максимально скрыть устройство.

    Жучки для прослушки. Схема FM — жучка для прослушки

    Соединение комплектующих согласно заданной схеме

    Жучки для прослушки. Схема FM — жучка для прослушки

    Установка элемента питания

    Как сделать радио жучок для прослушки:

  1. выпилим из тонкой фанеры или текстолита прямоугольник размером 53 мм на 75 мм. На нем будет базироваться самодельная прослушка;
  2. катушку L1 сделаем из медной проволочки сечением 0,3–0,5 мм, накрутив восемь витков на спицу диаметром 30 мм и оставив концы в 1,0 см;
  3. из этой же проволоки сплетем два двухполюсника C2 и C3. Каждый размером по 1,8–2 см. Верхние концы разогнем в разные стороны, нижние залудим;
  4. для дросселя возьмем медный проводок сечением 0,05–0,1 мм и плотно навьем на спичку. Высота накрутки примерно 6–7 мм. Спичку обрежем до длины в 1,0 см, сверху и снизу сделаем прорези, в которых закрепим концы провода;
  5. антенну изготавливаем из кабеля длиной 50 см в пластиковой изоляции, накрутив его спиралью.

Микрофон можно купить в радиомагазине или взять от ненужного сотового телефона. Чтобы правильно расположить детали на основании, потребуется схема жучка для прослушки. Перенесем ее на фанеру. По рисунку сделаем отверстия под детали и вставим их. С противоположной стороны спаяем все детали строго по схеме.

Правила пользования

Рассмотрим, как пользоваться жучком для прослушки. Так как девайс ведет передачу на стандартных радиовещательных частотах, он может быть услышан любым транзистором или сотовым телефоном.

Жучки для прослушки. Схема FM — жучка для прослушки

Собрав устройство, включаем FM радиоприемник и ищем сигнал жучка. Его нетрудно отличить от других звуков FM диапазона. При вращении ручек приемника должны слышаться щелчки. Самый громкий звук и будет сигналом радио-жучка. Затем настраиваем прибор на выбранный диапазон.

Ну и в конце нужно напомнить, что самодельная прослушка может использоваться только как домашняя игрушка для скрытого радионаблюдения за квартирой, или как радионяни для ребенка. Не стоит нарушать законодательство.
